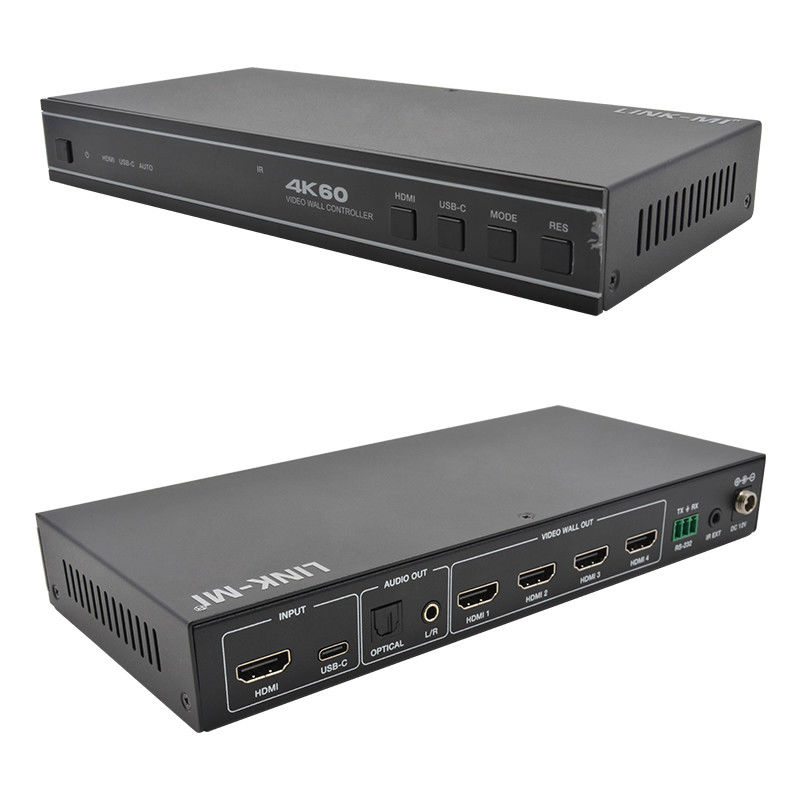

کنترل کننده دیوار ویدئویی 1X4 HDMI پشتیبانی از ورودی USB-C، صوتی، RS232
مقدمه
LINK-MI LM-TV04Mکنترل کننده دیوار ویدئویی 18Gbps 1x4 برای به دست آوردن واقعی، تبدیل AD، مسیریابی و توزیع سیگنال تمام فرمت به دیوار ویدئویی طراحی شده است.در حالی که انتقال سیگنال دیجیتال واقعی را حفظ می کند. این دارای ورودی HDMI و USB-C با وضوح تا 4K@604 است:4:4این دستگاه از چندین حالت دیوار ویدئویی برای خروجی ویدئو پشتیبانی می کند. علاوه بر این، خروجی از چسباندن صوتی نوری و L / R analog audio نیز پشتیبانی می شود.
ویژگی ها
1. HDMI 20مطابقت با HDCP 2.2 و DP1.2a
2. از ورودی HDMI و ورودی USB-C پشتیبانی می کند و وضوح آن تا 4K@60Hz 4 است:4:4
3. پشتیبانی از خروجی های صوتی نوری و L / R analog

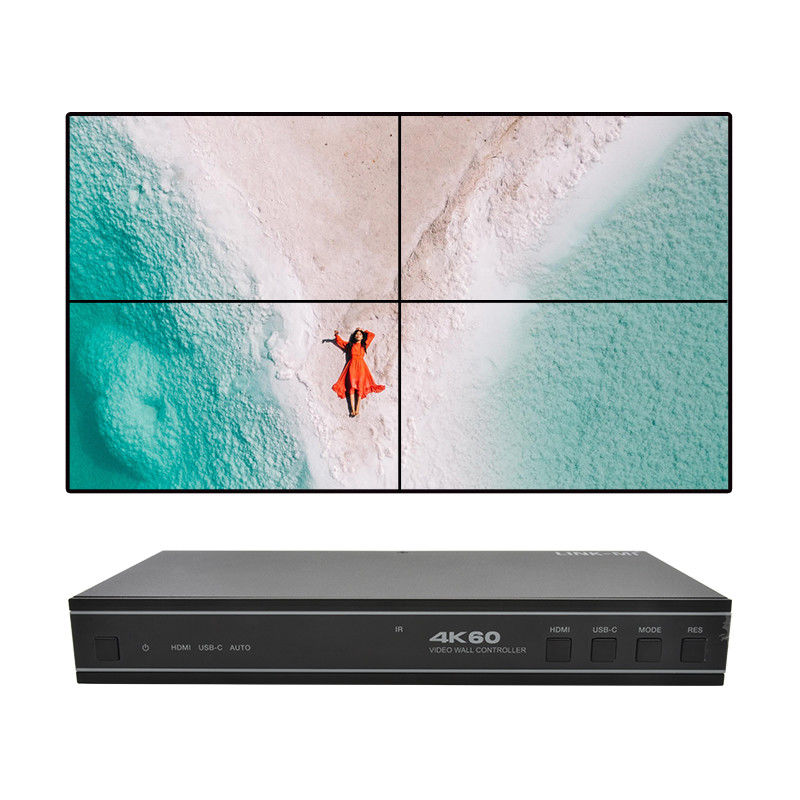

4پشتیبانی از 8 حالت جفت بندی دیوار ویدئو: 1x1، 2x1، 3x1، 4x1، 1x2، 1x3، 1x4، 2x2
5. حمایت از تصویر 180 ° چرخش، مناسب برای نصب سقف
6. تنظیم محور پشتیبانی برای لبه جفت
7مدیریت پیشرفته EDID
8. کنترل از طریق دکمه های پنل جلو، IR کنترل از راه دور و RS-232 دستورات
9. ساده پلگ و بازی، هیچ درایو و تنظیمات نصب مورد نیاز است
مشخصات
| شماره مدل |
LINK-MI LM-TV04C |
| فنی |
| سازگاری HDMI |
HDMI 2.0b |
| انطباق HDCP |
HDCP 22 |
| پهنای باند ویدئو |
18 گيگابايت در ثانیه |
| رزولوشن ویدیو |
ورودی: تا 4K@60Hz 4:4:4
خروجی: 720P60Hz، 1080P60Hz، 4K30Hz، 1024x768P60Hz |
| فضای رنگی |
RGB، YCbCr_4:4:4، YCbCr_4:2:2، YCbCr_4:2:0 |
| عمق رنگ |
8/10/12 بیت |
| سطح IR |
5Vp-p |
| فرکانس IR |
فرکانس IR |
| فرمت های صوتی |
HDMI IN/OUT: LPCM 2.0/5.1/7.1،دولبی دیجیتال/پلاس/EX
DTS، DTS-EX، DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): دولبی دیجیتال/پلاس، DTS 5.1، PCM 2.0 |
| تاخیر صوتی |
هیچ تاخیر وجود ندارد |
| تاخیر ویدئو |
هیچ تاخیر وجود ندارد |
| حفاظت از ESD |
مدل بدن انسان: ±8kV (افزایش فضایی)
±4kV (افزایش تماس) |
| ارتباط |
| پورت های ورودی |
1 × ورودی HDMI [نوع A، زنانه 19 پین]
1 × ورودی USB-C [نوع C، زنانه 24 پین] |
| پورت های خروجی |
4 × خروجی HDMI [نوع A، زنانه 19 پین]
1 × خروجی صوتی نوری [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| پورت های کنترل |
1 × RS-232 [3pin-3.81mm Phoenix connector]
1 × IR EXT [3.5mm، Stereo Mini-jack] |
| ماشین آلات |
| روش های جفت سازی |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| سایر وظایف |
زیرنویس، زوم و برش، آبشار، چرخش، پاک کردن مرز... |
| سایر محصولات |
| مسکن |
محفظه فلزی |
| رنگ |
سیاه |
| ابعاد |
220mm [W] × 100mm [D] × 30mm [H] |
| وزن |
۵۹۰ گرم |
| منبع برق |
ورودی: AC 100-240V 50/60Hz، خروجی: DC 12V/1A
(استانداردهای ایالات متحده / اتحادیه اروپا ، گواهینامه CE / FCC / UL) |
| مصرف برق |
5.5W (حداکثر) |
| دمای کار |
32 - 104°F / 0 - 40°C |
| دمای ذخیره سازی |
-4 - 140 درجه فارنهایت / -20 - 60 درجه سانتیگراد |
| رطوبت نسبی |
20 - 90% RH (بدون فشرده سازی) |
نمودار اتصال

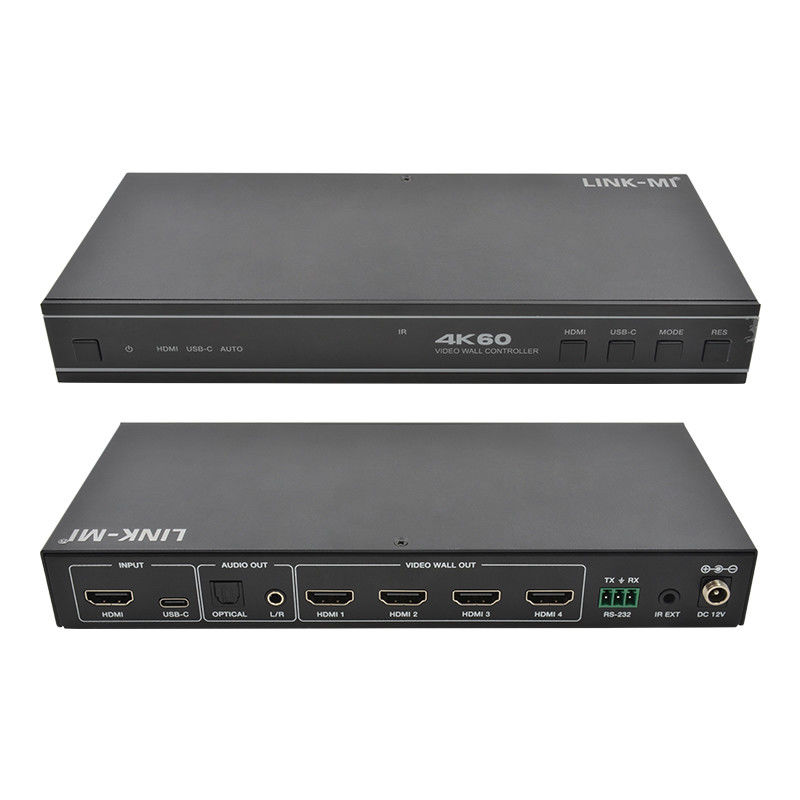

توضیحات پنل
