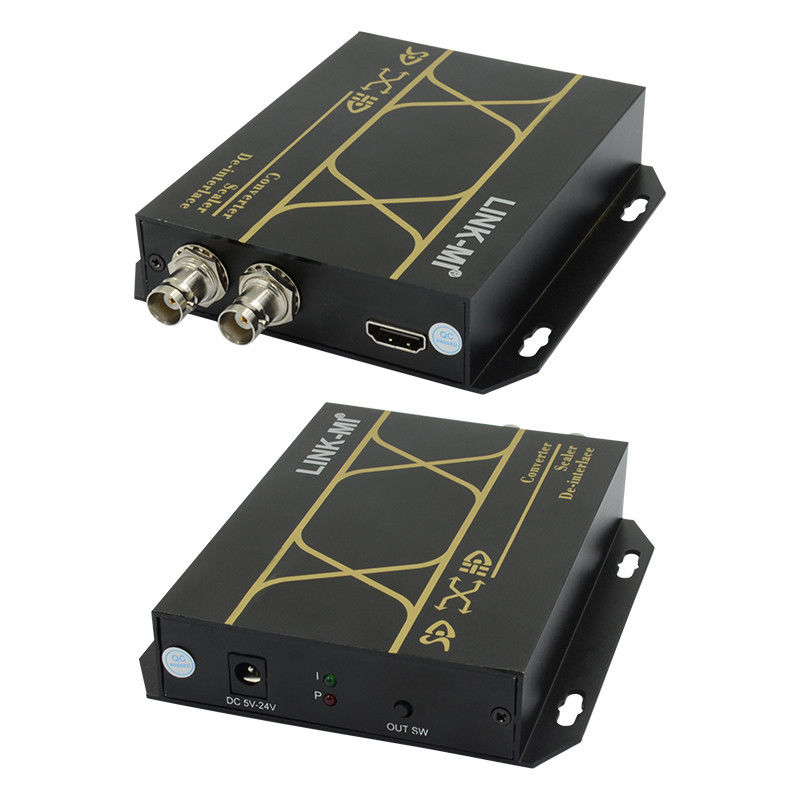

تبدیل AHD به HDMI، با خروجی 1xlooping AHD
مقدمه
LINK-MI LM-AHD01 به HDMI یک کنورتر حرفه ای است، از طراحی پردازش تبدیل SCALER درجه صنعتی استفاده می کند، تبدیل سیگنال AHD در طول خروجی سیگنال HDMI،سیگنال AHD به طور کامل در همان زمان تقویت می شود. دستگاه HD HDMI خود را سازگار با سیستم AHD. AHD سیگنال شناسایی خودکار سازگار AHD - 720p، AHD - 960 سیگنال HD،مانند خروجی HDMI می تواند به پنج نوع از فرمت های به طور گسترده ای استفاده شده ثابت شود: 480 i60 ، 576 i50 ، 720 p60 ، 1080 i50 ، 1080 i60 ، 1080 p25 ، 1080 p30 ، 1080 p50 و 1080 p60. طراحی منبع برق درجه صنعتی پشتیبانی از 5v ~ 24v ، عمر طولانی تر.
ویژگی ها
1. از ورودی آنالوگ با وضوح بالا پشتیبانی کنید
2پشتیبانی از ورودی سیگنال دیجیتال با وضوح بالا HDMI ((1080P@60Hz)
3. پشتيباني از آداپتور برق 5-24V DC
4. پشتیبانی از یکپارچه سازی گیرنده AHD، یکپارچه سازی HDMI ماژولار
5. پشتیبانی از HDMI خروجی فرمت وضوح ثابت
6پشتیبانی از HDMI نسخه 1.3 از سازگاری پایین
7. پشتیبانی از خروجی جریان ویدئو، هیچ از دست دادن سیگنال، صفحه نمایش جزئی و لرزش صفحه نمایش.
8محصولات در اتاق ماشین پخش رادیو و تلویزیون و سیستم ویرایش غیر خطی تخصص دارند. نصب ساده است ((بدون نصب نرم افزار و درایور).
9- در نظر گرفتن رسانایی حرارتی طراحی، 7 روز x 24 ساعت نیاز به عملیات آنلاین
مشخصات
| شماره مدل |
LM-AHD01 |
| ماده |
توزیع کننده AHD به HDMI+AHD |
| وزن |
0.195 کيلوگرم |
| ابعاد |
135 × 110 × 26 میلی متر (5.31 ′′ x 4.33 ′′ x 1.02 ′′) |
| مواد |
آلیاژ آلومینیوم |
| نقاط فروش |
طراحی سخت افزاری خالص، مقیاس، شناسایی هوشمند و گسترش AHD |
| رابط ورودی |
1 × AHD (BNC) |
| فرمت AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| قدرت سیگنال |
0.8Vp-p |
| مقاومت |
75Ω |
| نوع اتصال |
AC |
| حداکثر فاصله توصیه شده |
500 متر |
| استاندارد کابل |
SYV75-3 /5 /7 |
| رابط خروجی |
1 × HDMI (نوع A) 1 × AHD (BNC) |
| فرمت HDMI |
HDMI 1.3a ((1.3/1.2/1.1) |
| رزولوشن HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| پهنای باند رابط |
2.25 گيگابايت در ثانيه، کاملا ديجيتال (در مجموع 6.75 گيگابايت در ثانيه، هر رنگ 2.25 گيگابايت در ثانيه) |
| حرکت ساعت |
<0.15 Tbit |
| زمان بالا رفتن |
<0.3 Tbit ((20% تا 80%) |
| زمان سقوط |
<0.3 Tbit ((20% تا 80%) |
| نوع سیگنال |
سیگنال دیجیتال T.M.D.S DVI-D/HDMI در مشخصات DVI1.0/HDMI1.3a |
| قدرت سیگنال |
T.M.D.S. 3.3V p-p |
| حداقل/حداکثر |
T.M.D.S. 2.9V/3.3V
|
| مقاومت |
50Ω |
| حداکثر خطای تعویض DC |
±15mV |
| حداکثر فاصله توصیه شده |
ده متر |
| رابط برق |
1 × DC_2.1mm |
| جریان متناوب (AC) |
110 ~ 220 ولت 50/60 هرتز |
| جریان ثابت (DC) |
DC5 ~ 24V ± 500mA |
| منبع برق |
برابری پلاگین UL، پلاگین BS، پلاگین VDE |
| حداکثر از بین رفتن قدرت |
حداکثر 5W |
| حفاظت از ESD |
1a تخليه تماس سطح 3.
1b تخليه هوا سطح 3
استاندارد اجرایی:IEC61000-4-2.
|
| میانگین زمان بین شکست ها (MTBF) |
30 هزار ساعت |
| درجه حرارت |
نگهداری، دمای استفاده -25 تا 80 درجه سانتیگراد |
| رطوبت: ذخیره سازی |
رطوبت استفاده: 0 ~ 95٪ |
| اندازه جعبه هدیه |
220 × 162 × 60 میلی متر (8.66 × 6.38 × 2.36) |
| وزن خالص |
0.385 کيلوگرم |
| وزن ناخالص |
0.400 کيلوگرم |
| اندازه کارتن |
520 × 455 × 315 میلی متر (20.47 × 17.91 × 12.40) |
| وزن خالص |
11.550 کيلوگرم ((30 تا) |
| وزن ناخالص |
12.000kg |
نمودار اتصال

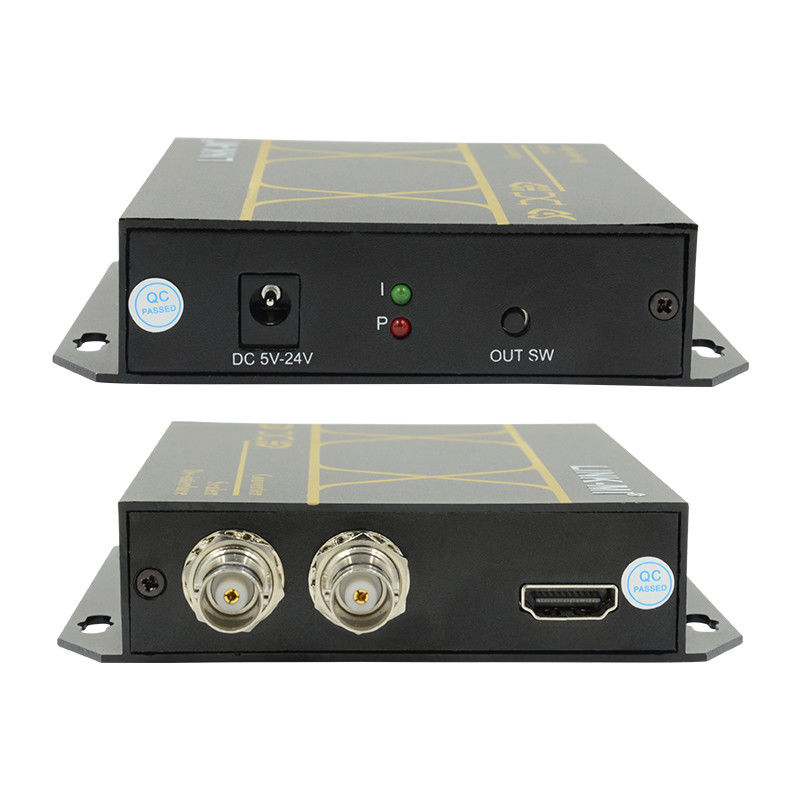

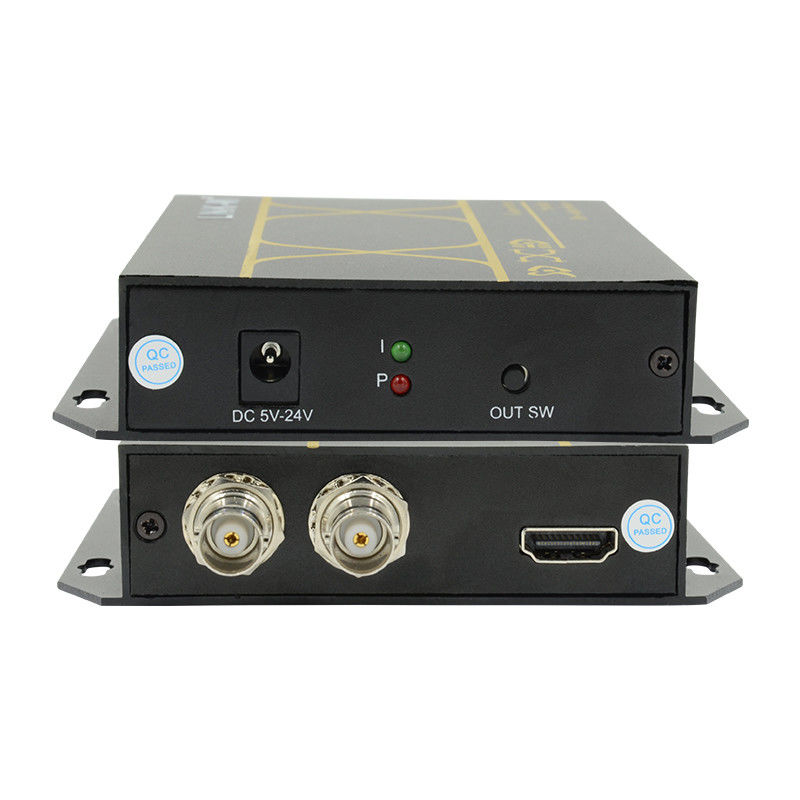

توضیحات پنل
