4K Video Matrix 8X8 HDMI Matrix Switcher سیستم پشتیبانی RS232 کنترل از راه دور TCP/IP
مقدمه
LINK-MI LM-MX88H 4K 8x8 Matrix Switcher یک دستگاه سوئیچینگ حرفه ای سیگنال ویدیویی با عملکرد بالا برای سوئیچینگ متقابل ورودی و خروجی سیگنال های ویدیویی متعدد است.این استفاده می کند پیشرفته چپ پردازش تصویر با عملکرد بالا برای به حداقل رساندن تضعیف انتقال سیگنال، تصویر و سیگنال صوتی می تواند خروجی وفاداری بالا باشد.
ماتریس عمدتا در مهندسی پخش و تلویزیون، سالن های کنفرانس چند رسانه ای، مهندسی صفحه نمایش بزرگ، آموزش تلویزیون،مراکز فرماندهی و کنترل و موارد دیگراین محصول از کلید های شاسی، کنترل از راه دور مادون قرمز، پورت سریال RS-232, TCP/IP (غیر استاندارد) و کد کنترل باز برای کنترل مرکزی پشتیبانی می کند.
ویژگی ها
1طراحی ساختاری یکپارچه، ورودی استاندارد 8 HDMI و خروجی 8 HDMI، سازگار با HDMI، فرمت سیگنال DVI، پشتیبانی از نسخه HDCP1.4؛
2از بالاترین وضوح: 3840x2160P@30Hz پشتیبانی کنید.
3پشتیبانی از عملکرد انتقال شفاف EDID و همچنین تنظیم اطلاعات شناسایی ثابت EDID؛
4پهنای باند رابط 3.4Gbps (کل پهنای باند 10.2Gbps)
5. از Blu-ray DVD و یا سایر دستگاه هایی که نیاز به رمزگشایی HDCP دارند پشتیبانی کنید.
6. با تابع حافظه خاموش و تابع حفاظت از میدان خاموش
7راه های کنترل متعدد: دکمه استاندارد شاسی، کنترل از راه دور مادون قرمز، پورت سریالی RS-232, کنترل مرکزی، کنترل TCP-IP اختیاری
8منبع برق: 100 ~ 240V AC، 50/60HZ.
مشخصات
| شماره مدل |
LM-MX88H |
|
ورودی ویدیو
|
|
ورودی
|
HDMI 1.4، HDCP14
|
|
کانکتور ورودی
|
HDMI 14
|
|
مقاومت ورودی
|
50Ω
|
|
خروجی ویدیو
|
|
تولید
|
HDMI،DVI،VGA
|
|
کانکتور خروجی
|
HDMI 14
|
|
مقاومت خروجی
|
50Ω
|
|
سیگنال ویدئویی
|
|
سود
|
0 دی بی
|
|
سیگنال ویدئویی
|
HDMI،DVI،VGA
|
|
حداکثر رزولوشن پشتیبانی
|
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ، سازگار با گذشته
|
|
مدیریت EDID
|
پشتیبانی از عملکرد انتقال شفاف EDID و عملکرد اتصال EDID
|
|
مدیریت HDCP
|
از استاندارد HDCP 1.4 حفاظت از محتوای دیجیتال با پهنای باند بالا پشتیبانی می کند.
|
|
سیگنال صوتی
|
|
صوتی دیجیتال
|
پشتیبانی از انتقال صوتی HDMI
|
|
بخش کنترل
|
|
پورت کنترل سریال
|
کانکتور زنانه RS-232 9 پین
|
|
کنترل از راه دور مادون قرمز
|
کنترل از راه دور مادون قرمز پیش فرض
|
|
کنترل پنل جلویی
|
دکمه
|
|
پروتکل
|
TCP/IP با کنترل PTNET (پانل قابل برنامه ریزی)
|
|
سنتي
|
|
منبع برق
|
100VAC ~ 240VAC، 50/60Hz
|
|
درجه حرارت
|
-20 ~ +70°C
|
|
رطوبت
|
10٪ تا 90٪
|
|
مصرف برق
|
۴۰ وات
|
|
اندازه شاسی
|
483x309x133 mm (LxWxH)
|
|
وزن محصول
|
6.75 کیلوگرم
|
| يادداشت:مشخصات بدون اطلاع قابل تغییر است |
نمودار اتصال

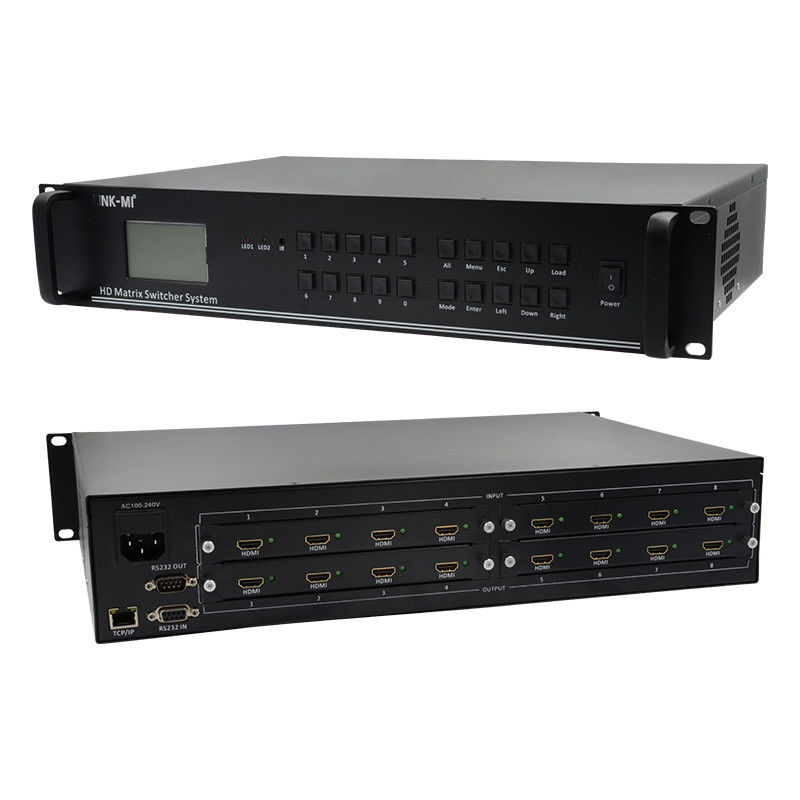

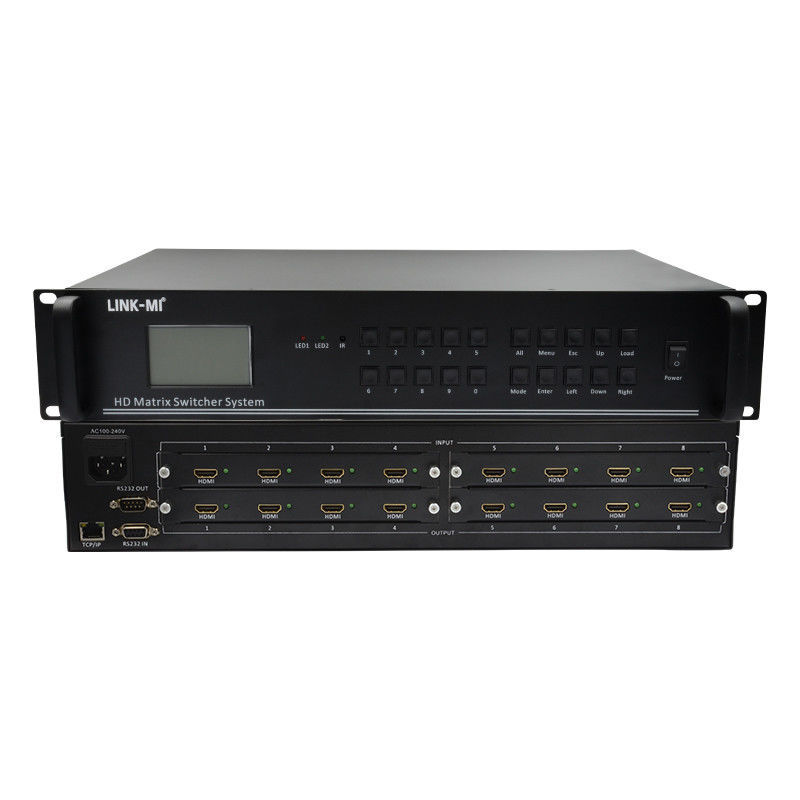

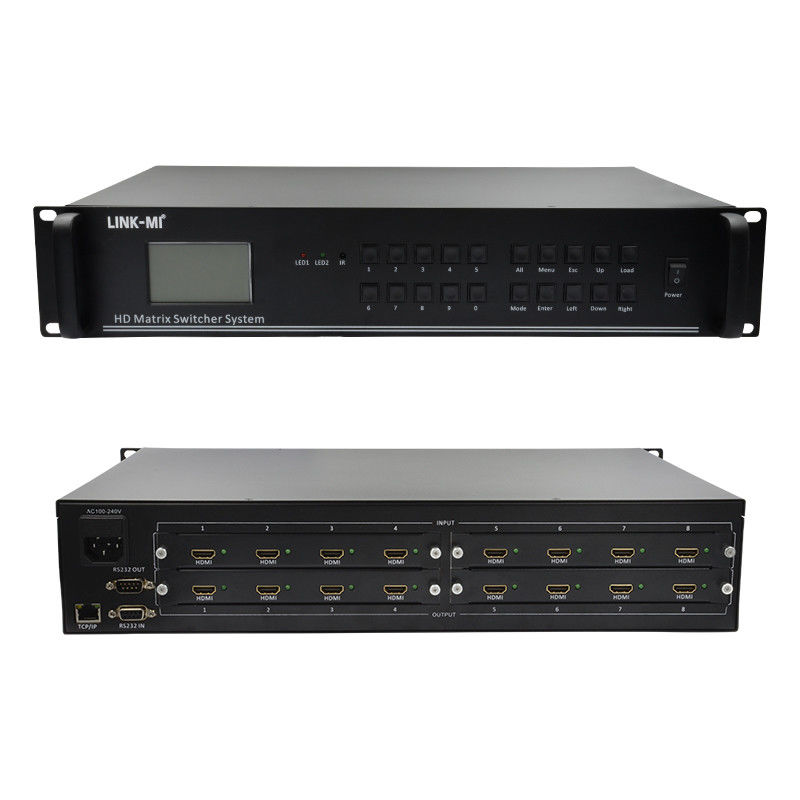

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-MX88H 8x8 Hybrid Matrix Switcher System.pdf
