مقدمه

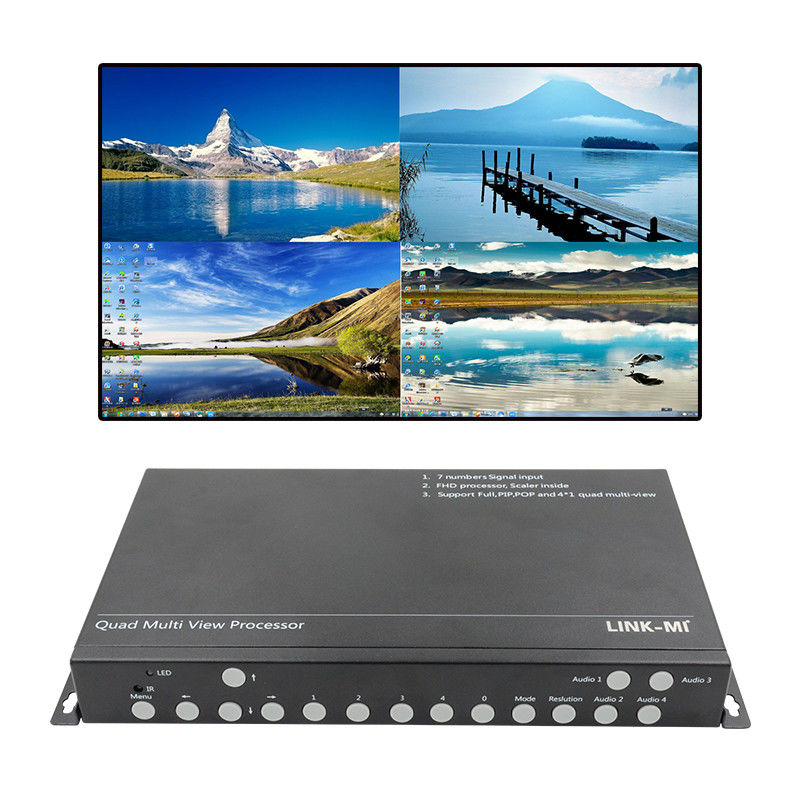

LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer یک دستگاه با کارایی بالا استعملکرد اصلی آن این است که چهار سیگنال HD یا آنالوگ را به طور همزمان در یک واحد نمایش فوق العاده با وضوح بالا در حالت چهارگانه نمایش دهد.، و شامل عملکرد PIP ، POP است. این نوع HD Quad video multi viewer از ورودی سیگنال VGA 1 کانال ، DP 2 طرفه ، 4 طرفه HDMI پشتیبانی می کند. حداکثر ورودی سیگنال DP از 1920x1080@60Hz پشتیبانی می کند ،بالاترین سیگنال ورودی HDMI می تواند از 1920x1080@60Hz پشتیبانی کند، و حداکثر رزولوشن خروجی تا 1920x1080@60Hz؛ پشتیبانی از خروجی سیگنال HDMI، رزولوشن خروجی و نرخ تجدید تا 1920x1080@60Hz.
LM-TS71 4x1 HD Quad Video Multiviewer در حال حاضر از تعداد نسبتا زیادی از محصولات استاندارد در بازار استفاده می کند.این محصولات عمدتاً در جایی استفاده می شوند که نیاز به استفاده از یک واحد نمایشگر به طور همزمان چندین سیگنال HD را نشان می دهد.، تدریس ، نمایشگاه ها... و غیره
ویژگی ها
1. پشتیبانی از یک واحد نمایشگر به طور همزمان نمایش 4 سیگنال با وضوح بالا، یا تغییر یک سیگنال خاص به صفحه نمایش کامل.
2پشتیبانی از یک کانال VGA، دو طرفه DP، چهار طرفه HDMI (از جمله سیگنال تلفن همراه سازگار سه طرفه)
3. پشتیبانی از خروجی HDMI 1، رزولوشن خروجی تا 1920x1080@60Hz.
4تمام سیگنال های ورودی شامل صوتی، پشتیبانی صوتی و ویدئویی همگام و چهار صوتی مستقل تحت چهارگانه است.
5. پشتیبانی از تصویر موقعیت ثابت POP، عملکرد PIP.
6کنترل از طریق دکمه های شاسی، کنترل از راه دور IR، پورت سریال RS-232 و کنترل مرکزی.
مشخصات
| نام |
مشخصات |
| ورودی سیگنال |
| پورت ورودی |
یک کانال VGA، دو طرفه DP، چهار طرفه HDMI، چهار طرفه USB، یک کانال صوتی چپ و راست |
| قطعنامه |
DP از حداکثر وضوح 1920×1080 @ 60HZ پشتیبانی می کند، با هم سازگار است.
HDMI از حداکثر وضوح 1920×1080 @ 60HZ پشتیبانی می کند ، با پایین سازگار است
|
| صدا |
ورودی صوتی از رابط صوتی 3.5 میلی متری برای اتصال VGA پشتیبانی می کند |
| عمق رنگ |
۲۴ بیت، ۱۶۷۷ ده هزار |
| حالت POP،PIP |
مدل ثابت |
| خروجی |
| رابط |
دستگاه های نمایش متصل به خروجی HDMI 1.4 یک کانال که از خروجی همگام سازی صوتی و تصویری پشتیبانی می کنند.
یک استریو کانال چپ و راست 3.5 میلی متری برای اتصال استریو
|
| قطعنامه |
1920×1080 @ 60HZ، 1280×720 @ 60HZ اختیاری |
| عمق رنگ |
۲۴ بیت، ۱۶۷۷ ده هزار |
| حالت کنترل |
RS232،IR،کيس کليد |
| نرم افزار کنترل |
در دسترس نیست |
| ولتاژ |
DC: 12V |
| ابعاد |
278mm ((L) × 36mm ((H) × 166mm ((W) |
| وزن |
1.۲ کیلوگرم |
| قدرت |
حداکثر 15W |
| يادداشت:مشخصات بدون اطلاع قابل تغییر است |
نمودار اتصال

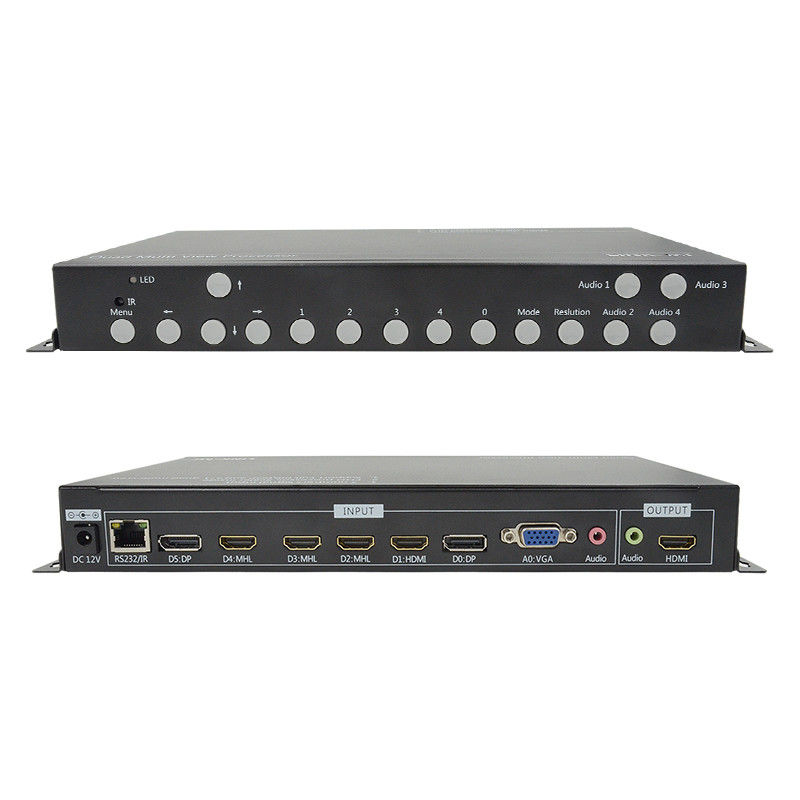

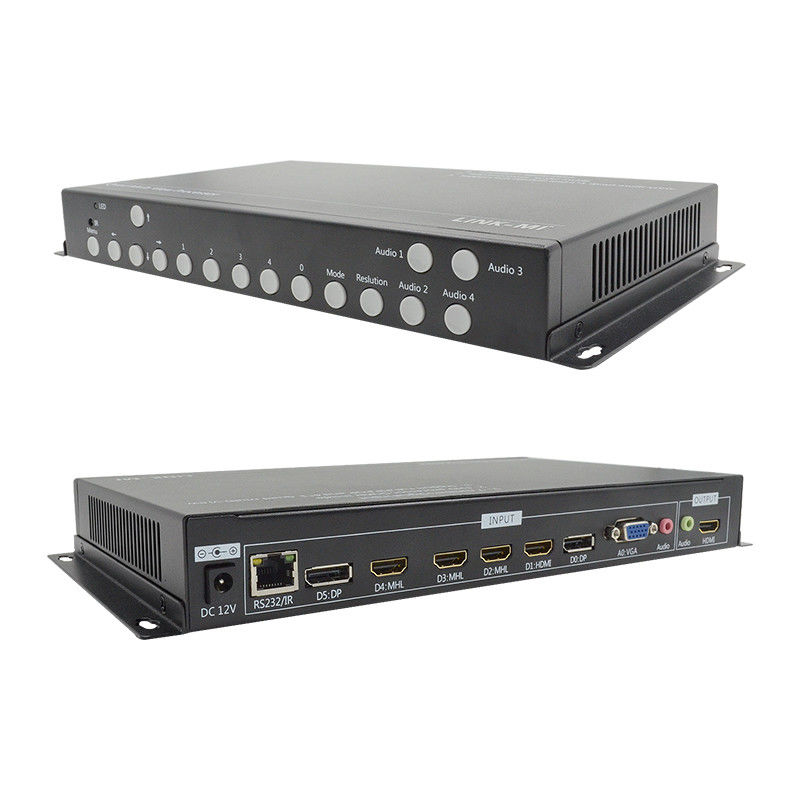

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-TS71 4x1 HD Video Multiplexer.pdf
