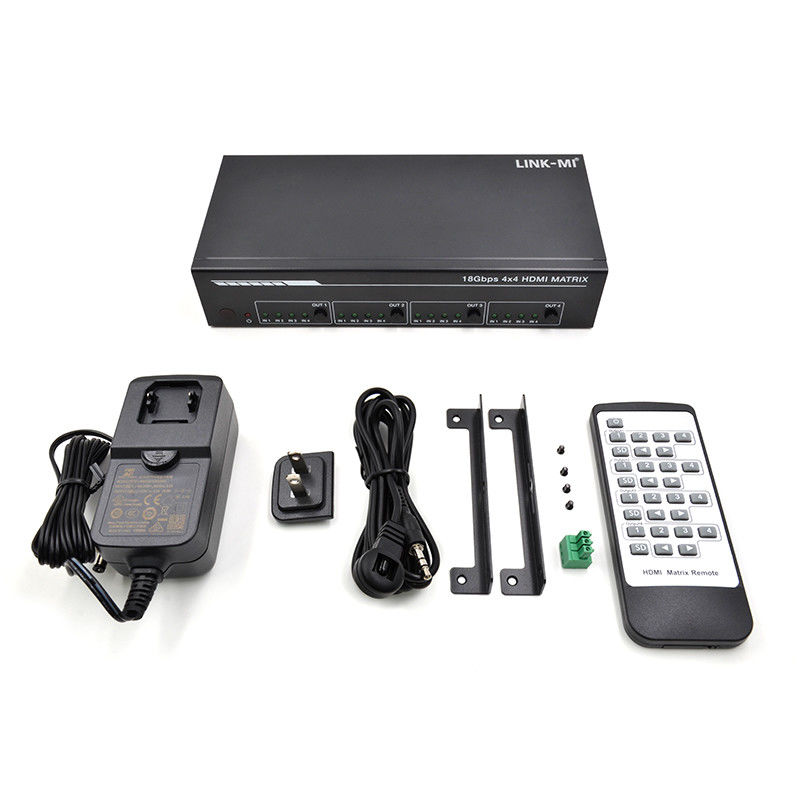

4X4 HDMI Matrix Switch 4K Video Switcher پشتیبانی Downscaler با ARC صوتی
مقدمه
LINK-MI LM-MX44D این مبدل ماتریس HDMI با عملکرد بالا می تواند هر یک از این چهار منبع HDMI 2.0 را به چهار صفحه نمایش HDMI 2.0 تغییر دهد.هر ورودی و خروجی پشتیبانی می کند تا 4K60 444 وضوح و HDCP 2.2. خروجی ها را می توان به صورت جداگانه برای 1080p مقیاس بندی کرد. صوتی غیر جاسازی شده به عنوان L / R آنالوگ و هم محوری برای هر دو خروجی در دسترس است.
عملکرد ARC می تواند صدا دستگاه نمایشگر را فقط به خروجی پورت هم محوری بازگرداند. مدیریت EDID پیشرفته پشتیبانی می شود. با پهنای باند 18Gbps و ویژگی های اضافی با آخرین استانداردهای HDMI.اين سوئيچر را مي توان از پانل جلوي کنترل کرد، RS-232، IR remote، یا TCP/IP
ویژگی ها
1. HDMI 20، با HDCP 2.2 / HDCP 1.4 و DVI 1.0 سازگار است
2. چهار ورودی ویدیویی 18G HDMI 2.0 پشتیبانی تا 4K60 444 رزولوشن
3. چهار خروجی ویدیویی 18G HDMI 2.0 پشتیبانی تا 4K60 444 رزولوشن
4. چهار خروجی می تواند به صورت جداگانه برای 4K→1080p مقیاس بندی شود
5. خارج از جاسازی صوتی به L / R آنالوگ و خروجی درگاه های کواکسیال
6. بازگشت صدا ARC به خروجی پورت های هم محوری فقط
7. GUI وب داخلی برای کنترل TCP / IP
8پشتیبانی از مدیریت پیشرفته EDID
9چهار روش کنترل: پنل جلویی، RS-232، IR از راه دور و TCP/IP
10طراحی جمع و جور برای نصب آسان و انعطاف پذیر
11. از 3D، HDR پشتیبانی کنید
مشخصات
| شماره مدل |
LM-MX44D |
| فنی |
| سازگاری HDMI |
HDMI 20 |
| انطباق HDCP |
HDCP 2.2 و HDCP 1.4 |
| پهنای باند ویدئو |
۱۸ گیگابایت در ثانیه
|
| رزولوشن ویدیو |
4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p، 1080i، 720p، 720i، 480p، 480i
تمام فرمت های تلویزیون سه بعدی HDMI
تمام وضوحات کامپیوتر از جمله 1920 x 1200 |
| مقیاس گذاری خروجی |
4K تا 1080p |
| پشتیبانی سه بعدی |
آره |
| فضای رنگی |
RGB، YCbCr4:4:4، YCbCr4:2:2YCbCr42:0 |
| عمق رنگ |
8-bit، 10-bit، 12-bit [1080P، 4K30Hz، 4K60Hz]2:0) ]
8-bit [4K60Hz (YCbCr 4:4:4) ] |
| فرمت های صوتی HDMI |
PCM2.0/5.1/7.1CH، Dolby Digital/Plus/EX، Dolby True HD،
DTS، DTS-EX، DTS-96/24، DTS High Res، DTS-HD Master Audio، DSD |
| فرمت های صوتی کواکسیال |
PCM20،دولبي ديجيتال / پلاس،دي تي اس 2.0/51 |
| فرمت های صوتی L/R |
PCM2.0CH |
| پشتیبانی HDR |
HDR10، HDR10+، دوربی ویژن، HLG
|
| حفاظت از ESD |
مدل بدن انسان: ±8kV (افزایش فضایی)
±4kV (افزایش تماس) |
| ارتباطات |
| پورت های ورودی |
4x HDMI نوع A [19-پین زنانه] |
| پورت های خروجی |
4x HDMI نوع A [19-پین زنانه]
4x L/R صوتی بیرون [3.5mm استریو مینی جک]
4x COAX صوتی خارج [RCA] |
| پورت های کنترل |
1x TCP/IP [RJ45]
1x RS-232[3 پین فونیکس کانکتور]
1x IR EXT [3.5mm Stereo Mini-jack] |
|
ماشین آلات
|
| مسکن |
محفظه فلزی
|
| رنگ |
سیاه
|
| ابعاد |
220mm (W) × 105mm (D) × 44mm (H)
|
| وزن |
۷۹۲ گرم
|
| منبع برق |
ورودی: AC100~240V 50/60Hz
خروجی: DC12V/2.5A (کنتاکتور قفل)
|
| مصرف برق |
10W (حداکثر) ، 1.56W (استاند بای)
|
| دمای کار |
0°C ~ 40°C / 32°F ~ 104°F
|
| دمای ذخیره سازی |
-20°C ~ 60°C / -4°F ~ 140°F
|
| رطوبت نسبی |
20 تا 90 درصد RH (غیر فشرده سازی)
|
| رزولوشن / طول کابل |
HDMI IN / OUT
4K60 - فوت / متر: 10ft / 3M
4K30 - فوت / متر: 30ft / 10M
1080P60 - فوت / متر: 42ft / 15M
|
|
استفاده از کابل HDMI با سرعت بالا بسیار توصیه می شود.
|
نمودار اتصال

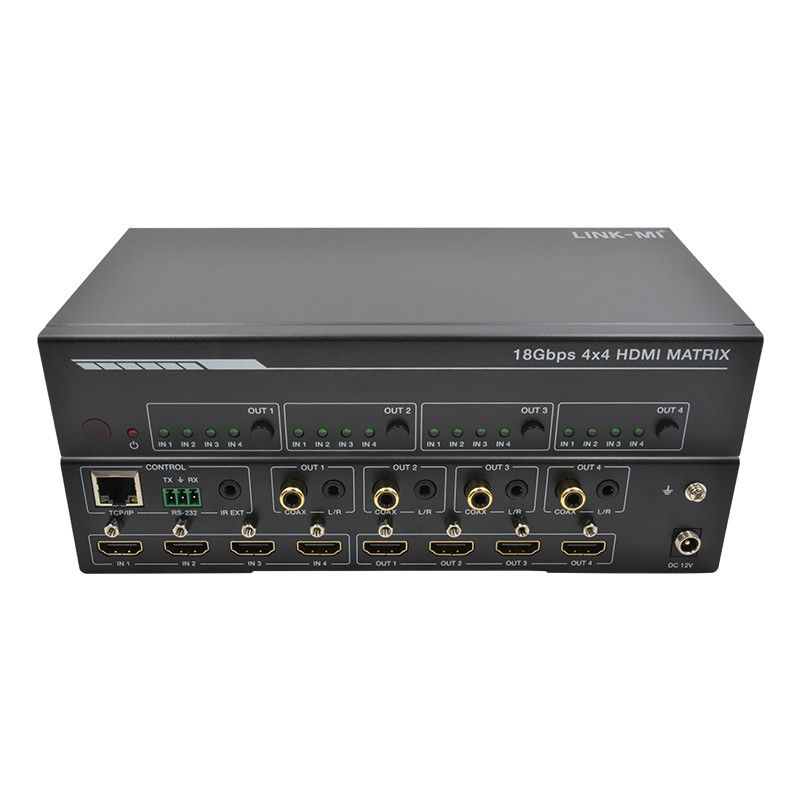

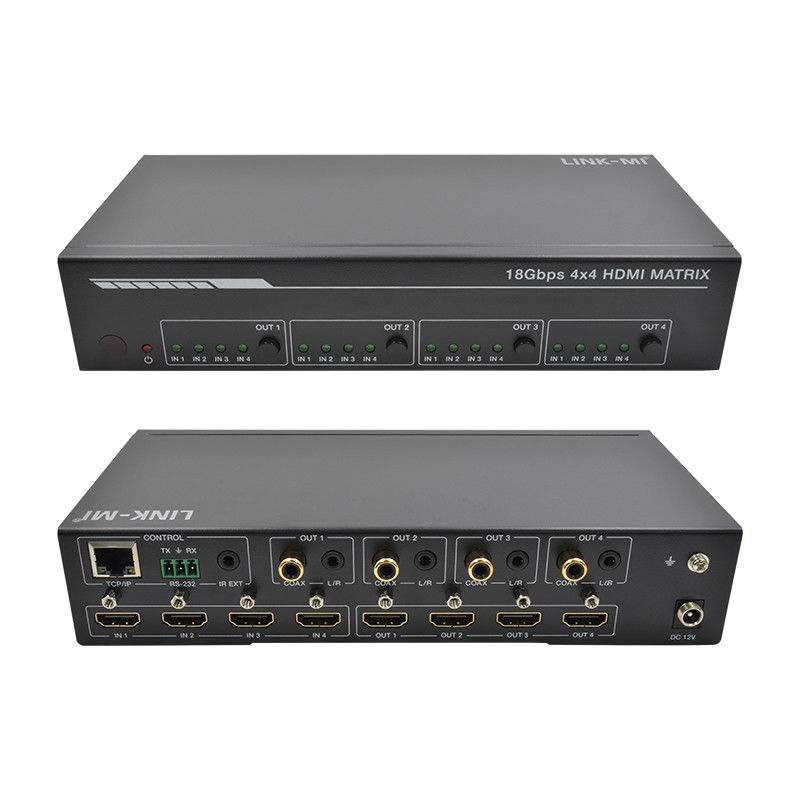

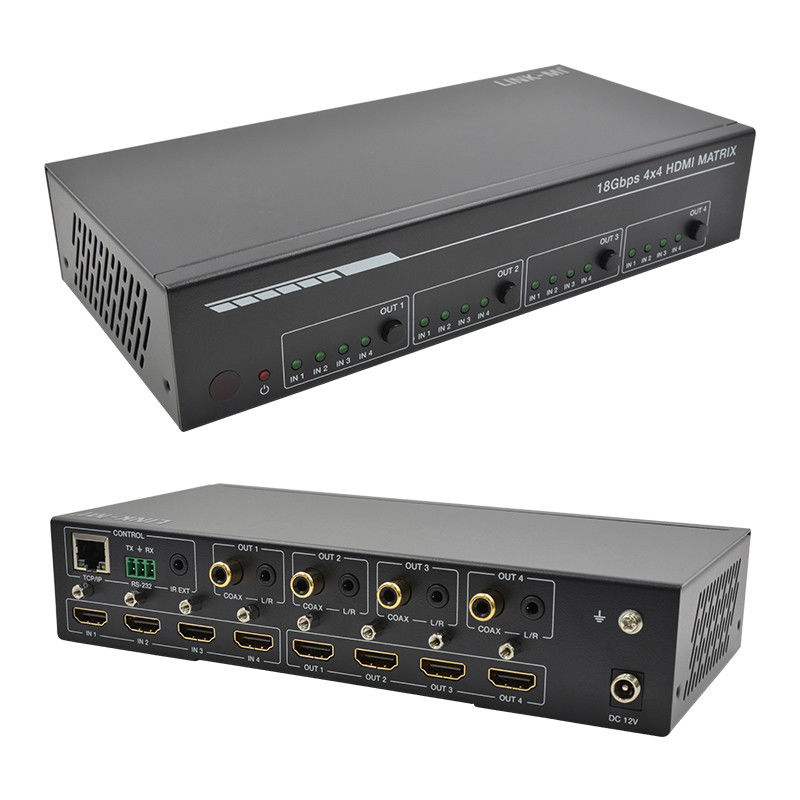

توضیحات پنل
