سیگنال AV/CVBS پشتیبانی از SDI به BNC Video Converter Adapter
مقدمه
LINK-MI LM-PSC01 AV/CVBS Signal Support SDI to BNC Video Converter Adapter برای 3G/HD/SD SDI Signal Converter استفاده می شود، FRCS (سیستم تبدیل نرخ فریم) را ادغام می کند،گیرنده های SDI و رمزگذاری کننده CVBS، می تواند سیگنال SDI 3G / HD / SD را به ترکیب Video CVBS تبدیل کند.LM-PSC01 سیگنال AV/CVBS پشتیبانی از SDI به BNC Video Converter Adapter پشتیبانی از صوتی غیر جاسازی شده از سیگنال SDI 3G/HD/SD، خروجی به پورت های آنالوگ.
ویژگی ها
1. حمایت می کندورودی سیگنال SDI 3G/HD/SD
2. حمایت می کندخروجی حلقه سیگنال SDI 3G/HD/SD
3. حمایت می کندفرمت ویدیویی 1080p/1080i/720p/480i/576i
4. حمایت می کند1080PSF/ 720P 30/25/24Hz
5.خروجی SD CVBS(پشتیبانی از PAL/NTSC)
6. از تابع تبدیل به پایین پشتیبانی می کند
7. تبدیل به پایین سه حالت ( (چپ / راست برش، T / B سیاه، نقطه به نقطه خروجی) را می توان انتخاب کرد
8. سیگنال ورودی SDI سازگار
9. صوتی از سیگنال ورودی SDI جدا شده
10.پشتیبانی از خروجی استریو آنالوگ
11. SDI باز کردن و خروجی همزمان CVBS
12. خروجی نوار رنگ
13مي تونم لباس بپوشم
مشخصات
| نام |
آداپتور SDI به BNC Video Converter |
| شماره مدل |
LM-PSC01 |
| ورودی SDI / خروجی |
سیگنال |
3G/HD/SD SDI |
| کانکتور |
BNC (استانداردی IEC169-8) |
| SMPTE |
270Mbps-2.97Gbps |
| دامنه سیگنال |
800mv ± 10% (75 Ω) |
| مقاومت |
75Ω |
| خروجی صوتی آنالوگ |
سیگنال خروجی |
صدا استریو آنالوگ |
| مقاومت |
16Ω |
| کانکتور |
هدفون |
| خروجی CVBS |
سیگنال خروجی |
سیگنال CVBS آنالوگ |
| کانکتور |
BNC (استانداردی IEC169-8) |
| دامنه سیگنال |
800mv ± 10% (75 Ω) |
| مقاومت |
75Ω |
| پارامترهای عمومی |
منبع برق |
DC 5-12V |
| قدرت |
<2W |
| ابعاد ((L*W*H) |
141*102*30 میلی متر |
| کنترل |
سوئیچ DIP |
| وزن خالص |
0.3 کیلوگرم |
| محدوده دمای عملیاتی |
0 تا 50 درجه سانتیگراد |
| محدوده دمای ذخیره سازی |
-20 تا 75 درجه |
| محدوده رطوبت عملیاتی |
20-70%RH |
| محدوده رطوبت ذخیره سازی |
0-90%RH |
نمودار اتصال

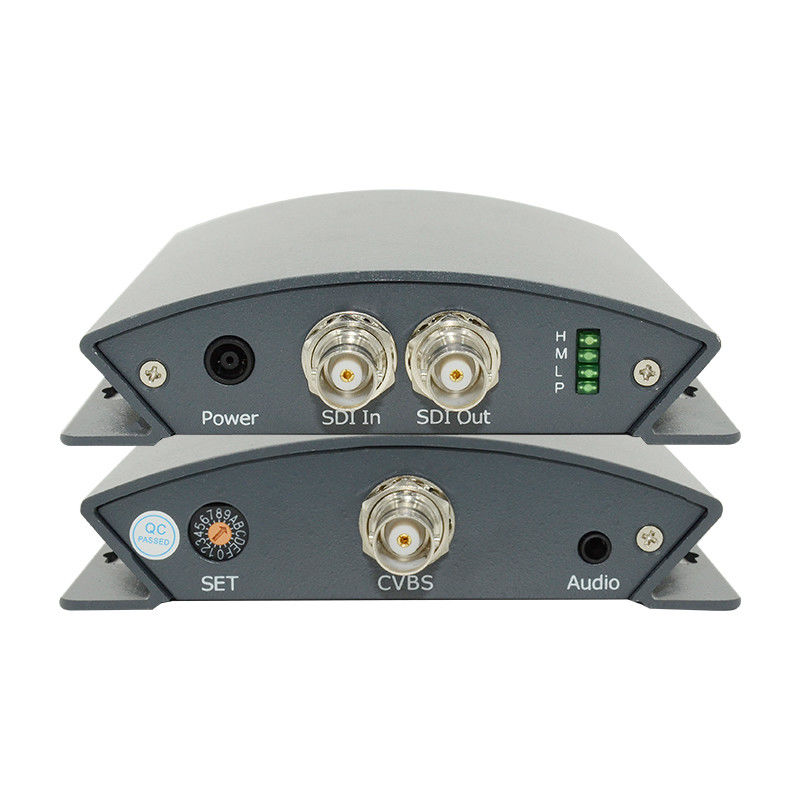

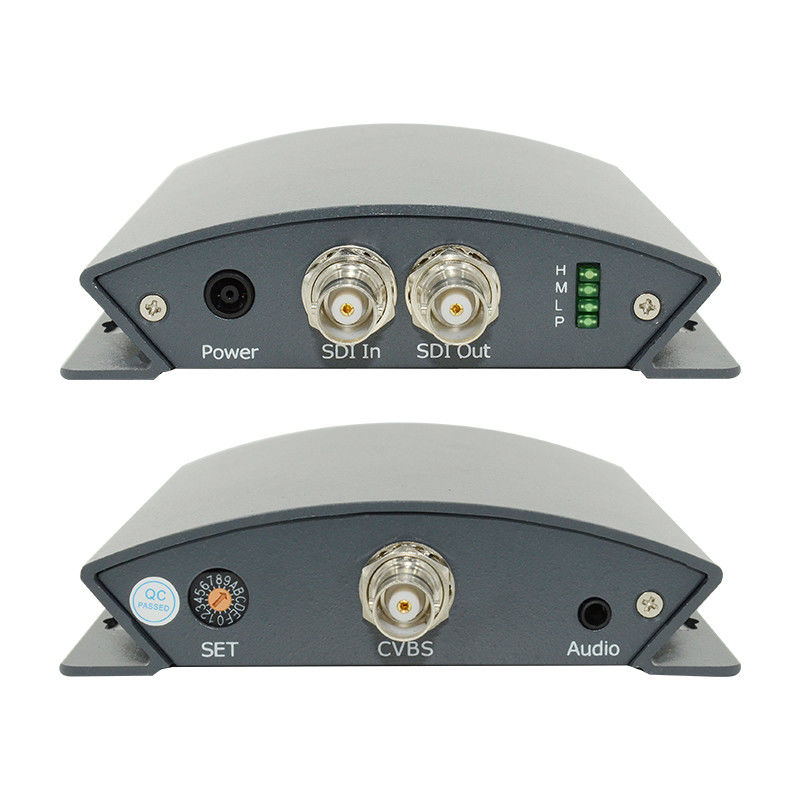

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-PSC01 SDI به تبدیل CVBS.pdf
