تبدیل BNC SDI به YPbPr
مقدمه
LINK-MI LM-PSY01 BNC SDI به YPbPr Converter یک دستگاه برای تبدیل سیگنال 3G / HD / SD-SDI به سیگنال YPbPr است که بر اساس فناوری نسل سوم LINK - MI است.این یکپارچه گیرنده های 3G / HD / SD-SDI و YPbPr Encoder، می تواند سیگنال 3G / HD / SD-SDI را به خروجی ویدئویی جزء تبدیل کند. در عین حال ، LM-PSY01 BNC SDI به YPbPr Converter همچنین می تواند از صدای غیر جاسازی شده از سیگنال 3G / HD / SD SDI پشتیبانی کند ،خروجی به پورت های آنالوگ. LM-PSY01 BNC SDI به YPbPr Coverter عملکرد تبدیل بالا و پایین را با ورودی سیگنال SDI سازگاری دارد. وضوح خروجی را می توان به طور آزاد تغییر داد.تبدیل به پایین می تواند برش چپ / راست یا بالا / پایین را با سیاه انتخاب کند. همچنین می تواند از خروجی صفحه نمایش کامل پشتیبانی کند.
ویژگی ها
1بر اساس تکنولوژی نسل سوم LINK-MI
2. از ورودی سیگنال SDI 3G / HD / SD پشتیبانی می کند
3. پشتیبانی از خروجی سیگنال SDI 3G / HD / SD
4. از فرمت ویدیویی 1080p/1080i/720p/480i/576i پشتیبانی می کند
5. از 1080PSF/ 720P 30/25/24Hz پشتیبانی می کند
6خروجی SD/HD YPbPr
7. از تابع تبدیل بالا و پایین پشتیبانی کنید
8. انتخاب 3 نوع حالت به طور آزاد در زیر تبدیل پایین
9. سیگنال ورودی SDI سازگار
10. صدا از سيگنال ورودي SDI جدا شده
11. از خروجی صوت استریو آنالوگ پشتیبانی می کند
12مي تونم لباس بپوشم
مشخصات
| نام |
تبدیل BNC SDI به YPbPr |
| شماره مدل |
LM-PSY01 |
|
ورودی SDI / خروجی
|
سیگنال |
3G/HD/SD SDI |
| کانکتور |
BNC (استانداردی IEC169-8) |
| SMPTE |
270Mbps-2.97Gbps |
| دامنه سیگنال |
800mv ± 10% (75 Ω) |
| مقاومت |
75Ω |
|
خروجی صوتی آنالوگ
|
سیگنال خروجی |
صدا استریو آنالوگ |
| مقاومت |
16Ω |
| کانکتور |
هدفون |
|
تولید YPbPr
|
سیگنال خروجی |
سیگنال آنالوگ YPbPr |
| کانکتور |
BNC (استانداردی IEC169-8) |
| دامنه سیگنال |
800mv ± 10% (75 Ω) |
| مقاومت |
75Ω |
|
پارامترهای عمومی
|
منبع برق |
DC 5-12V |
| قدرت |
<2W |
| ابعاد ((L*W*H) |
141*102*30 میلی متر |
| کنترل |
سوئیچ DIP |
| وزن خالص |
0.3 کیلوگرم |
| محدوده دمای عملیاتی |
0-50°C ((غیر فشرده سازی) |
| محدوده دمای ذخیره سازی |
-20 تا 75 درجه |
| محدوده رطوبت عملیاتی |
20-70%RH |
| محدوده رطوبت ذخیره سازی |
0-90%RH |
نمودار اتصال

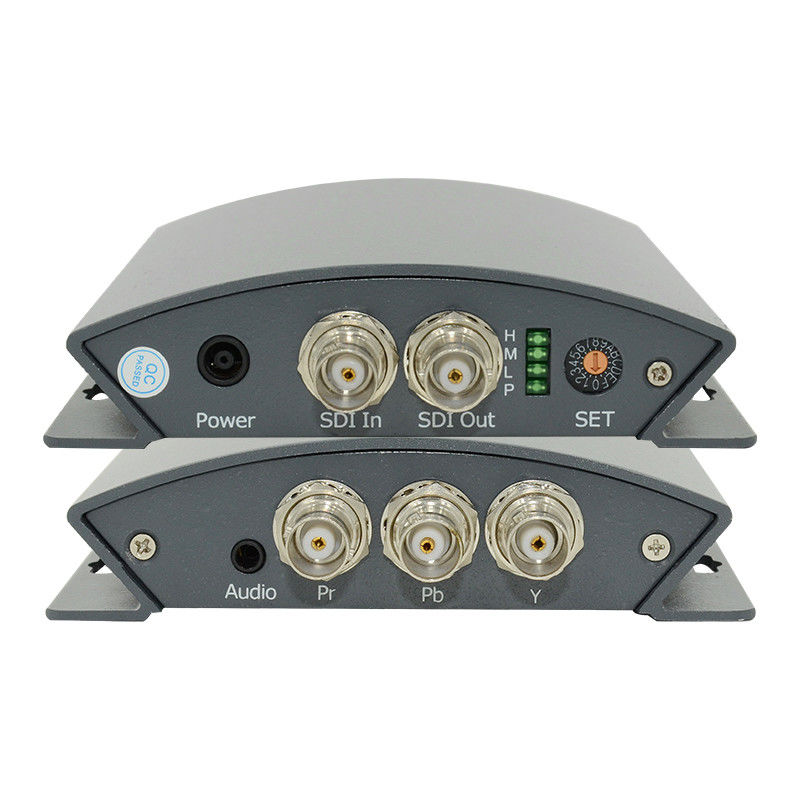

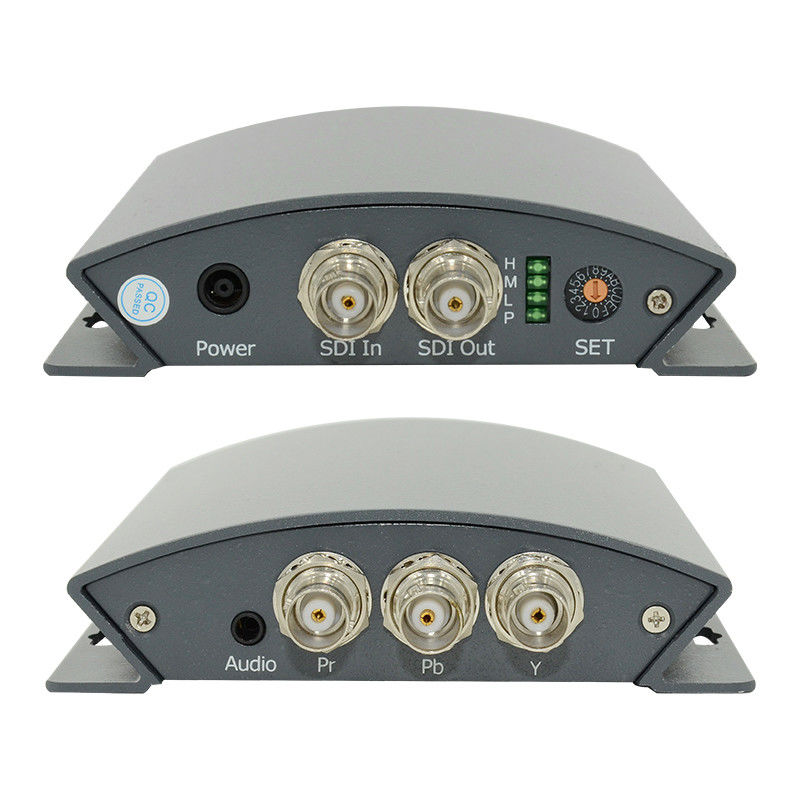

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-PSY01 BNC SDI به YPbPr Converter.pdf
