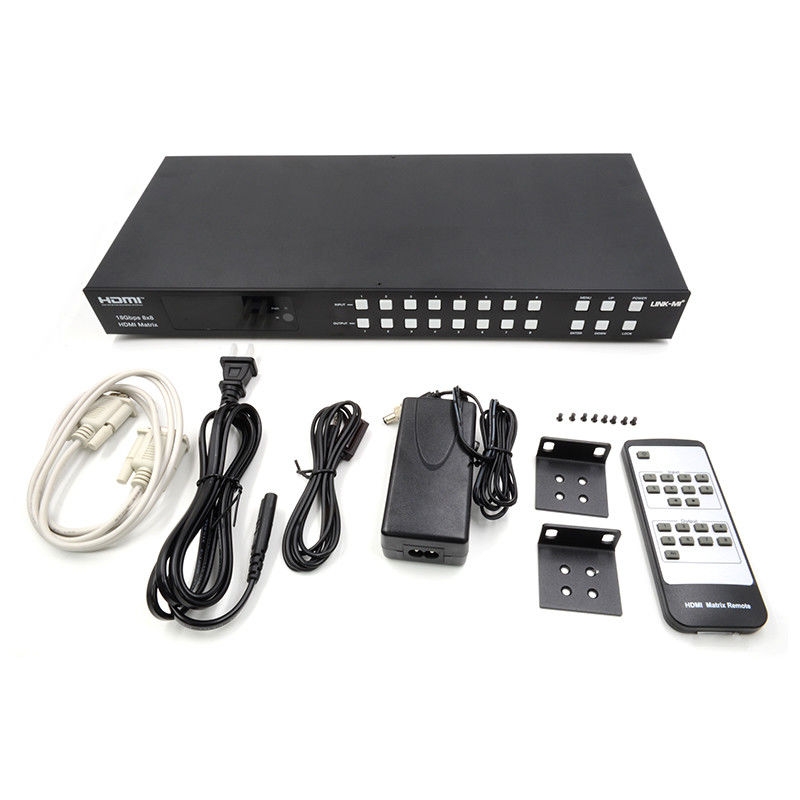

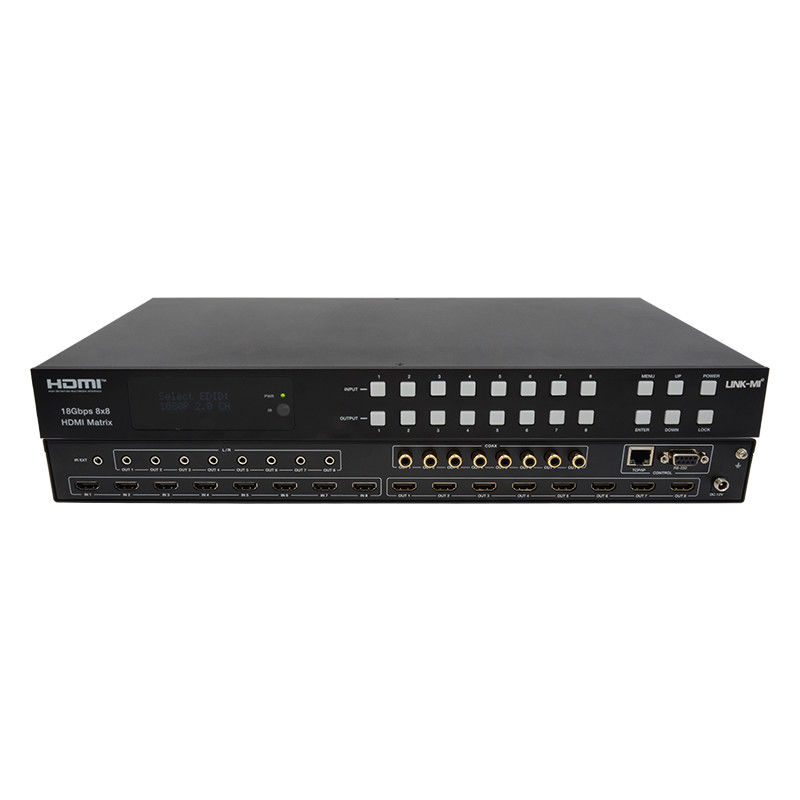

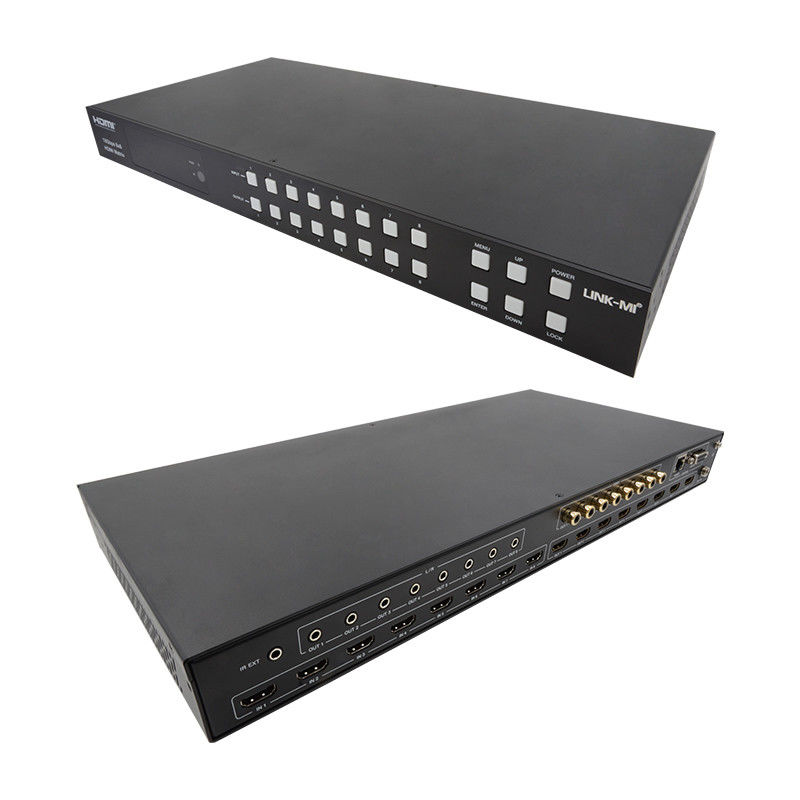

18Gbps 8x8 ماتریس HDMI با ARC پشتیبانی از عملکرد 4K2K@60Hz YUV 4:4:4
مقدمه
LINK-MI LM-MX88A 18Gbps 8x8 ماتریس HDMI از انتقال ویدئو (تا 4K2K@60Hz YUV 4 پشتیبانی می کند:4:4) و صداهای دیجیتال چند کانال با وضوح بالا از 8 منبع HDMI به 8 صفحه نمایش HDMI پشتیبانی می شود.در حالی که عملکرد خروجی HDMI ARC فعال است، صدا ARC از دستگاه های صفحه نمایش HDMI به خروجی صوتی هم محوری استخراج می شود. هر خروجی HDMI از این 8x8 HDMI Matrix به طور مستقل از 4K2K تا 1080P پشتیبانی می کند.کنترل از طریق دکمه های پنل جلویی است، ریموت IR، RS-232، LAN و Web GUI.
ویژگی ها
1. HDMI 2.0b، HDCP 2.2 و HDCP 1.4 سازگار
2رزولوشن ویدئو تا 4K2K@60Hz (YUV 4:4:4) در تمام پورت های HDMI
3. از پهنای باند ویدئویی 18Gbps پشتیبانی کنید
4Dolby Vision، HDR10+ و HLG پشتیبانی می شوند.
5. پشتیبانی 4K->1080P پایین مقیاس برای هر پورت خروجی
6انتقال صوتی HDMI تا 7.1CH HD (LPCM، Dolby TrueHD و DTS-HD Master Audio)
7. صوتی از بین رفته از طریق پورت های آنالوگ و کوکس پشتیبانی می شود
8ARC، CEC و مدیریت هوشمند EDID پشتیبانی می شود
9. طراحی نصب شده بر روی قفسه 1U با صفحه نمایش OLED جلو
10کنترل از طریق دکمه های صفحه جلو، ریموت IR، RS-232، LAN و Web GUI
مشخصات
|
فنی
|
|
سازگاری HDMI
|
HDMI 2.0b
|
| انطباق HDCP |
HDCP 2.2 و HDCP 1.4
|
|
پهنای باند ویدئو
|
18 گيگابايت در ثانیه
|
|
رزولوشن ویدیو
|
تا 4K2K@50/60Hz (4:4:4)
|
|
فضای رنگی
|
RGB، YCbCr44۴/۴:22/4:2:0
|
|
عمق رنگ
|
8-bit، 10-bit، 12-bit
|
|
فرمت های صوتی HDMI
(پاس-از طریق)
|
LPCM 2/5.1/7.1"دولبي ديجيتال"، "دي تي اس 5".1،دولبي ديجيتال+
Dolby TrueHD، DTS-HD Master Audio، Dolby Atmos، DTS:X
|
|
فرمت های آدیو کواکسی
|
LPCM 20,دولبي ديجيتال / پلاس, دي تي اس 51
|
|
فرمت های صوتی L/R
|
PCM20
|
|
فرمت های HDR
|
HDR10،HDR10،Dolby Vision،HLG
|
| حفاظت از ESD |
مدل بدن انسان:
±8kV (افزایش شکاف هوا) ، ±4kV (افزایش تماس)
|
|
ارتباط
|
|
پورت های ورودی
|
8×HDMI نوع A [19-پین زنانه]
1×IR EXT [3.5mm Stereo Mini-jack]
|
|
پورت های خروجی
|
8×HDMI نوع A [19-پین زنانه]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-jack]
|
|
پورت های کنترل
|
1×TCP/IP [RJ45]
1×RS-232 [D-Sub 9]
|
|
ماشین آلات
|
|
مسکن
|
محفظه فلزی
|
|
رنگ
|
سیاه
|
|
ابعاد
|
TX: 440mm (W) × 200mm (D) × 44.5mm (H)
|
|
وزن
|
TX: 2.8kg
|
|
منبع برق
|
ورودی: AC 100-240V 50/60Hz
خروجی: DC 12V / 5A (استانداردهای ایالات متحده / اتحادیه اروپا ، CE / FCC / ULcertified)
|
|
مصرف برق
|
۴۳ وات
|
|
دمای کار
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
دمای ذخیره سازی
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
رطوبت نسبی
|
20 تا 90 درصد RH (غیر فشرده سازی)
|
| يادداشت:مشخصات بدون اطلاع قابل تغییر است |
نمودار اتصال

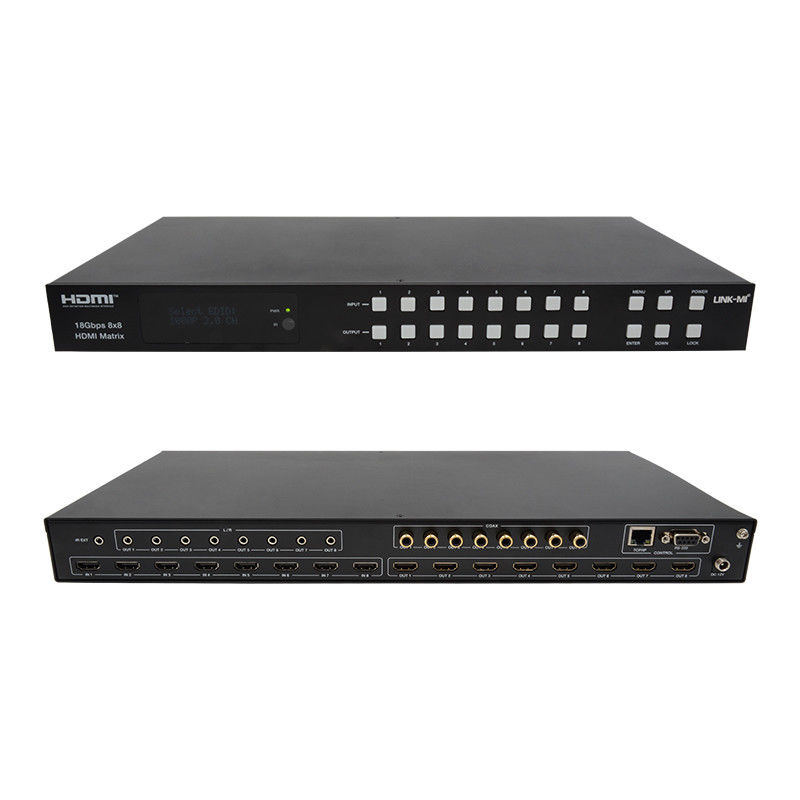

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-MX88A 8x8 HDMI ماتریس LR Coax Audio 4K@60 ARC.p...
