8X8 HDMI Matrix Extender تا 70 متر با 8 HDMI loop out 4K60Hz HDMI Video Switch
مقدمه
LINK-MI LM-MX20 یک سوئیچ ماتریکس 8x8 HDMI بر روی کابل Cat6 65m است.4K@60Hz YUV4:4:4، 18G. این با استخراج آدیو آنالوگ 8x و پشتیبانی از کاهش 4K به 1080p، مدیریت EDID هوشمند می آید.
ویژگی ها
1. 8x ورودی HDMI و 8x خروجی اترنت با 8x HDMI Loop out
2نسخه HDMI 2.0 پشتیبانی از 4K@60Hz YUV4:4:4، 18G، رنگ عمیق حداکثر 12 بیتی، فرمت صوتی دیجیتال HD 8CH
3گسترش سیگنال ویدئویی 4K60Hz به مسافت هایی تا 65 متر از طریق یک کابل Cat6 Ethernet
4. مطابقت با HDCP 2.2/1.4 ((پیروی ورودی)
5. از Dolby VisionD، HDR10، HDR-HLG پشتیبانی کنید
6پشتیبانی از LPCM تا 7.1/24-bit/96 kHz، Dolby Atmos و DTS-X Atmos
7پشتیبانی از پورت های اترنت پروتکل Telnet، UDP، Http، TCP/IP
8. با کنترل راهبری IR دو جهت پهن باند ((38 ~ 56KHz)
9. پشتیبانی از استخراج آدیو آنالوگ 8x (پورت فونیکس 5 پین)
10. از 8x آنالوگ صدا در (پورت فونیکس 3 پین) پشتیبانی کنید
11. دکمه پنل پشتیبانی با LCD، IR کنترل از راه دور، RS232 کنترل، TCP / IP کنترل
12. از 4K به 1080p پشتیبانی کنید
13پشتیبانی از مدیریت هوشمند EDID
14. پشتیبانی AC100 ~ 240V منبع برق، پشتیبانی 8x POC خروجی قدرت
15. پشتیبانی 3Pin فلکس پلاگین ترمینال برای FW به روز رسانی
مشخصات
| شماره مدل |
LM-MX20 |
|
محدوده دمای عملیاتی
|
-5 تا +40°C ((23 تا +104 °F)
|
| محدوده دمای ذخیره سازی |
-10 تا +60 °C ((-14 تا +140 °F)
|
|
محدوده رطوبت عملیاتی
|
5 تا 90٪ RH (بدون تهویه)
|
|
سیگنال ویدئویی ورودی
|
0.5-1.0 ولت p-p
|
|
سیگنال DDC ورودی
|
5 ولت p-p (TTL)
|
|
پهنای باند
|
۱۸ گیگابیت در ثانیه
|
|
مطابقت با HDCP
|
HDCP2.2 و HDCP1.4
|
|
فرمت ویدیو پشتیبانی می شود
|
4K@60Hz، YUV4:4۴٫ ۸ بایت ۴k@۳۰ هرتز/1080P/1080i/720P/576P/480P/576i/480i |
|
ویدیوی خروجی
|
نسخه HDMI 2.0
|
|
فرمت صوتی پشتیبانی شده
|
LPCM تا 7.1/24-bit/96 kHz، Dolby Atmos و
DTS-X Atmos |
|
حداکثر فاصله انتقال
|
۶۵ متر
|
|
مصرف برق
|
۷۰ وات (حداکثر)
|
|
ابعاد
|
ماتریس: L438 x W279 x H88 میلی متر
گیرنده: L110.2xW68.3xH18 mm
|
|
جرم (واحد اصلی)
|
5.38 کیلوگرم
|
| يادداشت:مشخصات بدون اطلاع قابل تغییر است |
نمودار اتصال

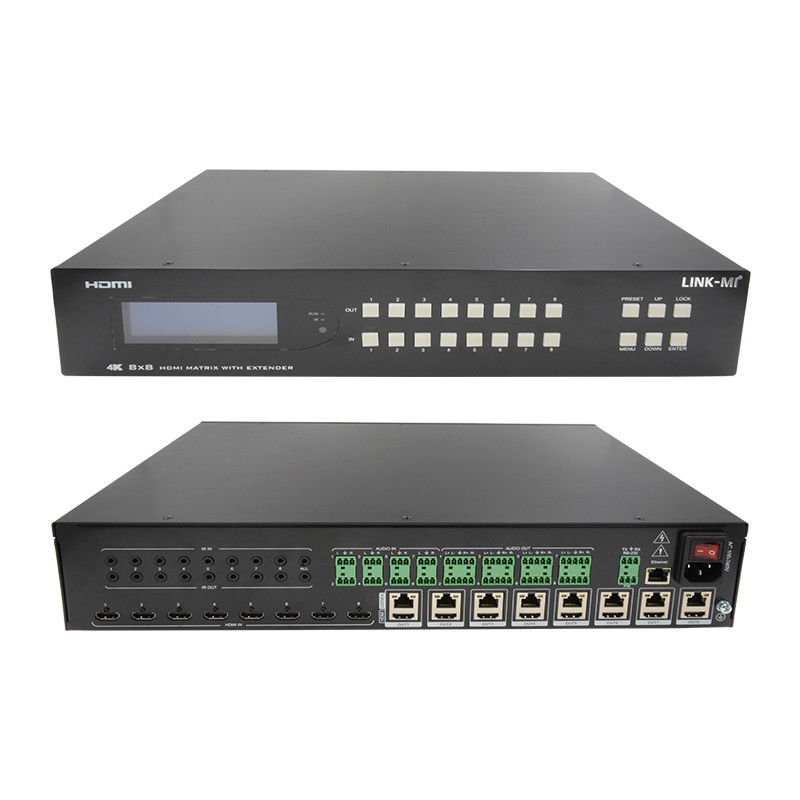

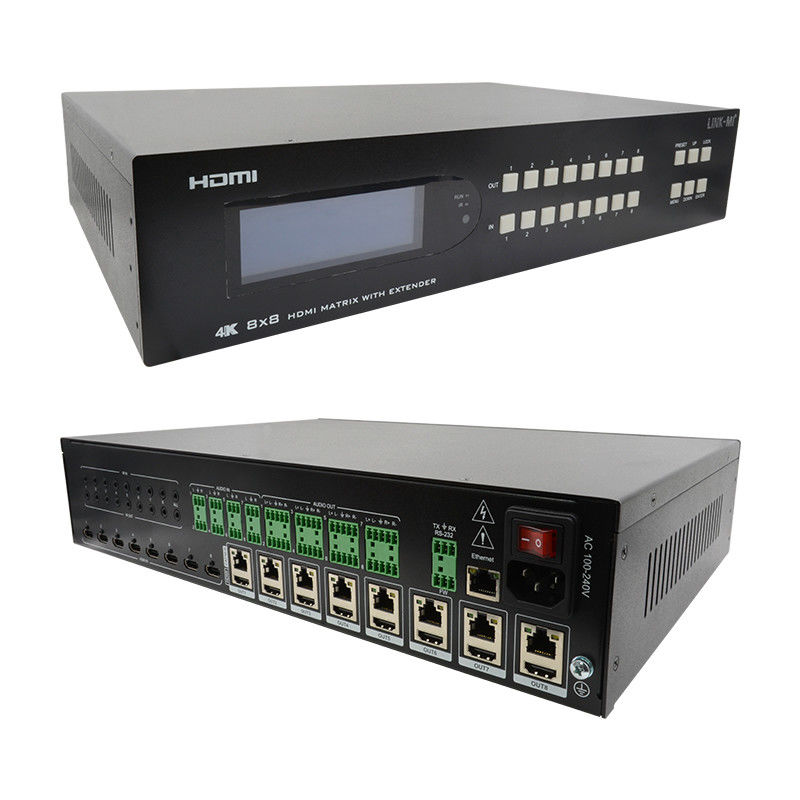

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-MX20 65m 8x8 HDMI 2.0 متریکس اکستندر.pdf
