4K 1X4 HDMI Splitter EDID استخراج صوتی آنالوگ نوری HDMI2.0b 4 پورت Video Splitter
مقدمه

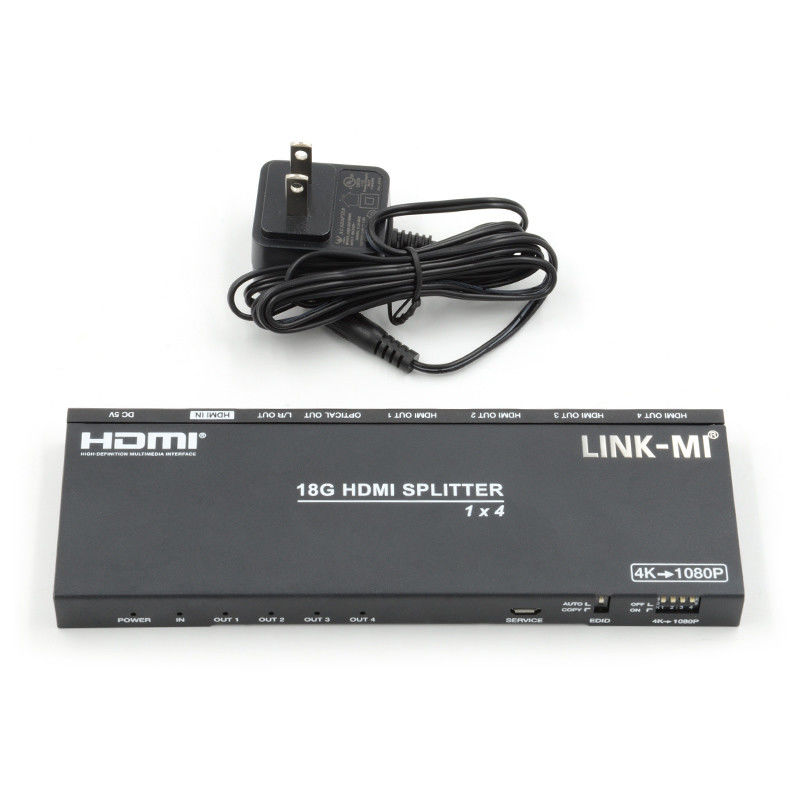

LINK-MI LM-SC104-AUDIO 1x4 HDMI 2.0 Splitter به طور همزمان یک مسیر منبع HDMI به چهار مسیر صفحه نمایش HDMI. این پشتیبانی از وضوح تا 4K2K@60Hz (4:4:4) و HDCP 2.2. این محصول از استخراج صوتی از منبع HDMI به خروجی نوری و آنالوگ پشتیبانی می کند. می توان حالت های COPY، AUTO EDID را انتخاب کرد. خروجی از دور زدن و پایین آوردن ((4K->1080P) پشتیبانی می کند.
ویژگی ها
1. HDMI 2.0b، HDCP2.2/HDCP1.4 سازگار
2. پشتیبانی از رزولوشن HDMI حداکثر تا 4K2K@50/60Hz (4:4:4)
3پشتیبانی از خروجی صوتی دیجیتال و آنالوگ از منبع HDMI.
4. پشتیبانی از خروجی بای پاس و 4K-> 1080P downscaler عملکرد از طریق سوئیچ دایال در پانل.
5. EDID می تواند از طریق دکمه شماره گذاری در پانل حالت های COPY و AUTO را انتخاب کند.
(کاپی: آن را کپی OUT 1 پورت EDID تنظیم به تمام پورت خروجی، اگر هیچ HDMI OUT 1 EDID قادر به تشخیص داده می شود سپس واحد کپی HDMI OUT 2 است.اگر هیچ HDMI OUT 1 ~ 2 قادر به 4 EDID تشخیص داده می شود سپس واحد کپی HDMI OUT 3... و غیره
ترتيب اوليت از 1 تا 4 است.
AUTO: مقایسه تنظیمات EDID OUT 1 ~ OUT 4 و خروجی بهترین رزولوشن برای تمام خروجی ها).
6. از صوتی آنالوگ PCM 2 پشتیبانی کنید0.
7پشتیبانی از فرمت انتقال صوتی نوری در مورد LPCM 2.0/2.1/5.1CH، Dolby 5.1،دلفي True HD،دلفي DD+،DTS51، DTS-ES 6/DTS-HDMA 5.1DTS HD-HRA 5.1.
مشخصات
| شماره مدل |
LM-SC104-AUDIO |
| فنی |
|
| سازگاری HDMI |
HDMI 2.0b |
| انطباق HDCP |
HDCP 2.2 و HDCP 1.4 |
| رزولوشن ویدیو |
720P50/60Hz 1080P50/60Hz 4K2K24Hz 4K2K30Hz
4K2K@50/60Hz (4:4:4) |
| فضای رنگی |
RGB، YCbCr44:4YCbCr42:2 |
| عمق رنگ |
4K60Hz 8-bit، 1080P 12-bit |
| فرمت های صوتی HDMI |
LPCM، Dolby Digital/Plus/EX،دولبي True HD،DTS،DTS-EX،
DTS-96/24، DTS High Res، DTS-HD Master Audio، DSD
|
| فرمت های صوتی L/R |
PCM 20 |
| فرمت های صوتی نوری |
LPCM [2.0/2.1]CH، دولبي 51،دولبي True HD،دولبي DD+،DTS
5.1، DTS-ES 6، DTS-HDMA 51DTS HD-HRA 5.1 |
| حفاظت از ESD |
مدل بدن انسان:
±8kV (افزایش شکاف هوا) ، ±4kV (افزایش تماس)
|
|
ارتباطات
|
|
| پورت های ورودی |
1×HDMI نوع A [19-پین زنانه] |
| پورت های خروجی |
4×HDMI نوع A [19-پین زنانه]
1×L/R صوتی خارج [3.5mm استریو مینی جک]
1 × خروجی نوری [S/PDIF] |
| ماشین آلات |
|
| مسکن |
محفظه فلزی
|
| رنگ |
سیاه |
|
ابعاد
|
180mm ((W) × 62mm ((D) × 14mm ((H)
|
| وزن |
۲۲۷ گرم |
|
منبع برق
|
ورودی: AC100~240V 50/60Hz
خروجی: DC5V / 1A (استانداردهای ایالات متحده / اتحادیه اروپا، گواهینامه CE / FCC / UL)
|
|
مصرف برق
|
3.5W (حداکثر) |
|
کار کردن درجه حرارت
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
دمای ذخیره سازی
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| رطوبت نسبی |
20 تا 90 درصد RH (غیر فشرده سازی)
|
| توجه: مشخصات بدون اطلاع قابل تغییر است. |
نمودار اتصال

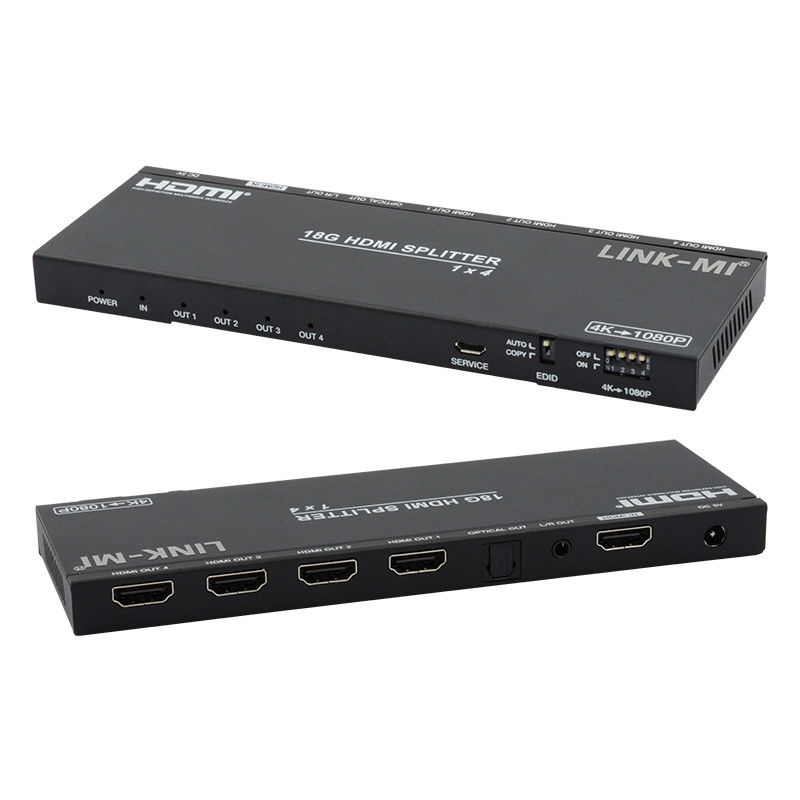

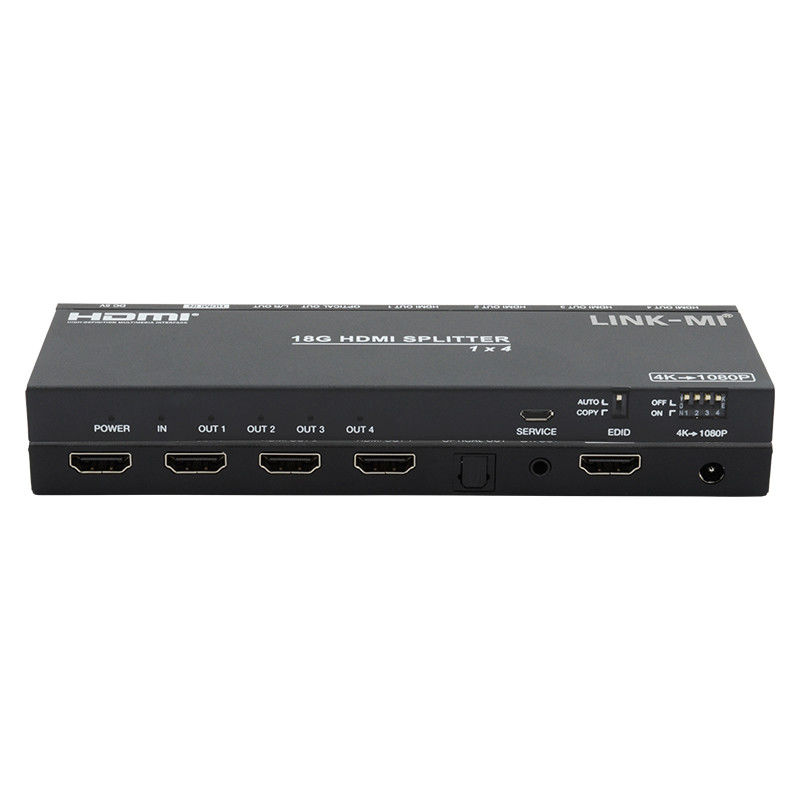

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-SC104-Audio 1x4 HDMI 2.0 Splitter با اسکالر A...
