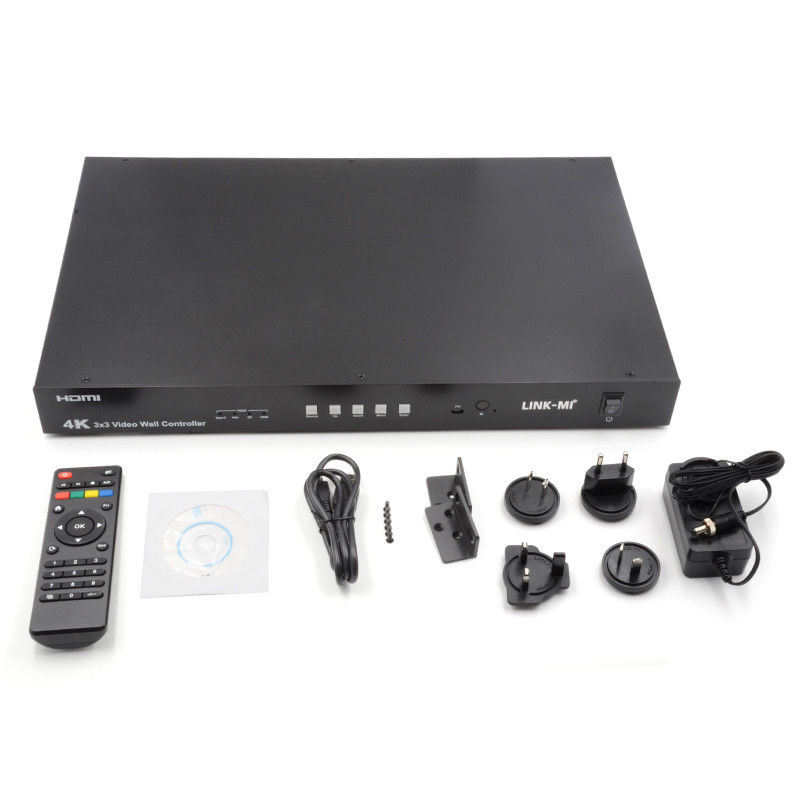

4K Ultra HD Video Wall Controller 3X3 HDMI/DP/VGA/USB نوع-C ورودی 9 کانال خروجی 1U طراحی ریک
مقدمه

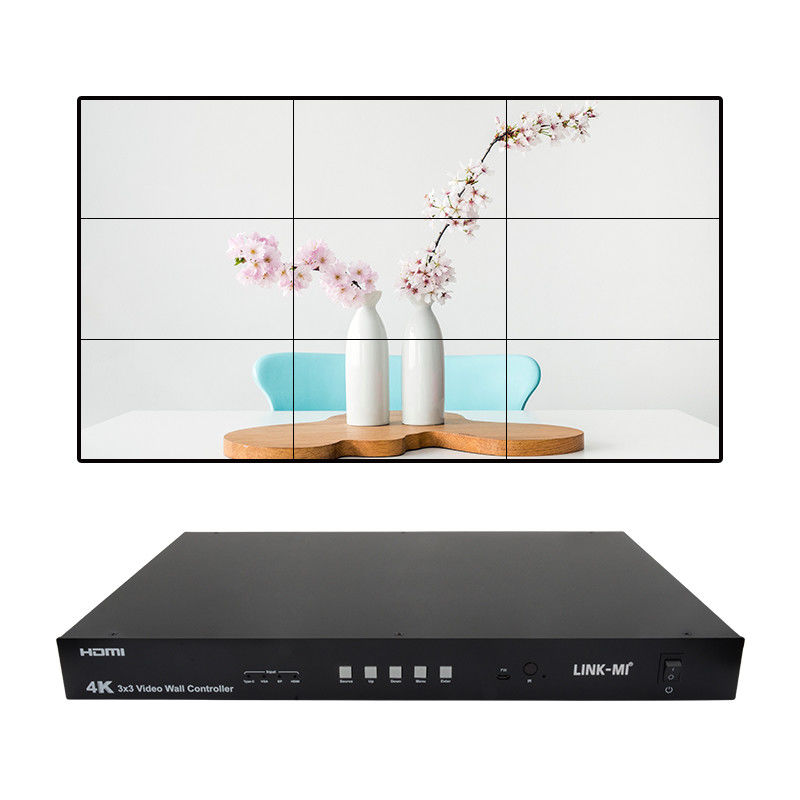

LINK-MI LM-VW03 یک کنترلر دیواری ویدئویی حرفه ای 9 کانال Ultra HD 4K است. برای توزیع سیگنال ها به چندین واحد نمایش برای اسپلایس نمایش استفاده می شود.با 4 سيگنال ورودي مثل 1 HDMI / 1 USB نوع C / 1 DP / 1 VGA؛ با 9 کانال خروجی HDMI، و 1 خروجی HDMI Loop اضافی برای نمایش تک یا کاسکادی.کاربر می تواند هر یک از 4 سیگنال ورودی را به نمایش در 9 مانیتور تلویزیون برای ایجاد یک دیوار ویدیویی بزرگ 3x3 یا 1x1، حالت های نمایش 1x3، 1x4، 2x2، 2x3، 2x4، 3x1، 3x2، 3x3، 4x1، 4x2...، و دیوارهای ویدئویی 3x4، 4x3، 4x4، 5x5، 6x6... حداکثر 10x10 در اتصال کشدی.
در همین حال ، همچنین از حالت تقسیم کننده 1x9 HDMI ، استخراج صوتی SPDIF و آنالوگ ، بالاترین وضوح UHD تا 3840x2160 @ 30Hz ، چرخش 180 ° ، مدیریت EDID پشتیبانی می کند.کاربر می تواند آن را به راحتی از طریق کنترل از راه دور، دکمه های پانل، فرمان RS232، کنترل وب GUI و کنترل پلتفرم شخص ثالث.
ویژگی ها
1. از ورودی USB TYPE-C / VGA / DP / HDMI پشتیبانی کنید.
2. پشتیبانی از 4K 3x3 دیوار ویدیویی، که به صورت کاسکادی برای ایجاد 3x4، 4x5، 5X6 و حداکثر 10x10 دیوار ویدیویی.
3. پشتیبانی از تصویر خروجی 180 درجه چرخش
4. از بالاترين وضوح تا 4K30HZ 4 پشتیبانی کنید:4:4.
5پشتیبانی مدیریت EDID: دو EDID پیش فرض: 4K30HZ، 1080P.
6از HDCP2.2/1 پشتیبانی کنید.4.
7. دکمه پنل پشتیبانی؛ ریموت IR؛ فرمان RS232 و Web GUI برای کنترل.
8پشتیبانی از SPDIF و استخراج صوتی آنالوگ
9از کنترل پلتفرم شخص ثالث از طریق پورت RS232 یا LAN پشتیبانی کنید.
10. طرح قفسه 1U، نصب آسان
مشخصات
| شماره مدل |
LINK-MI LM-VW03 |
| پورت های ورودی |
1x USB TYPE-C، 1x DP، 1x VGA، 1x HDMI
|
| پورت های خروجی |
9x HDMI، 1x HDMI Loop Out برای یک صفحه نمایش یا اتصال Cascade)
1x SPDIF، 1x آنالوگ استریو آڈیو
|
| پورت های کنترل |
1x RS232، 1x اترنت |
| HDCP |
HDCP 2.2/1.4 |
| سیگنال ویدئویی ورودی |
0.5-1.0 ولت p-p |
| سیگنال DDC ورودی |
5 ولت p-p (TTL) |
|
فرمت ویدیو
|
تلویزیون Ultra HD/FH DTV: 4K@30Hz/1080P |
|
فرمت صوتی
|
LPCM 16bit، 24bit، 44.1KHz/48KHz |
| روش های کنترل |
دکمه های پانل؛ ریموت IR؛ دستور RS232، Web GUI، کنترل پلت فرم شخص ثالث |
| حالت های دیوار ویدیو |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
آبشار برای ساخت4x3-1؛ 4x3-2؛ 3x4-1؛ 3x4-2؛ 4x4-1؛ 4x4-2
آبشار: 4x3، 4x4، 5x5، 6x6...و غیره، حداکثر 10x10 دیوار ویدیویی
|
| سایر وظایف |
1x9 HDMI Splitter Mode، چرخش 180 درجه، مدیریت EDID، استخراج صوتی... |
| منبع برق |
DC 24V 2A |
| مصرف برق |
۳۳ وات (حداقل) |
| دمای کار |
0 تا +40°C (32 تا +104°F) |
| رطوبت عملیاتی |
5 تا 90٪ RH (بدون تهویه) |
| مواد |
محفظه فلزی |
| رنگ |
سیاه |
| ابعاد |
438mm ((L) x 274mm ((W) x 44mm ((H) |
| وزن |
4 کیلوگرم |
| يادداشت:مشخصات بدون اطلاع قابل تغییر است |
نمودار اتصال

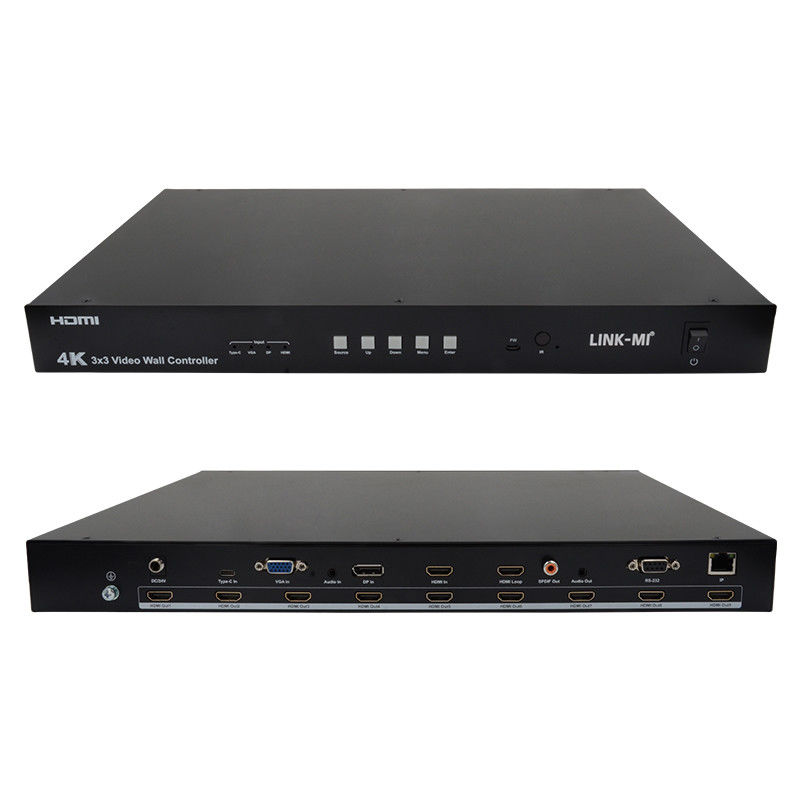

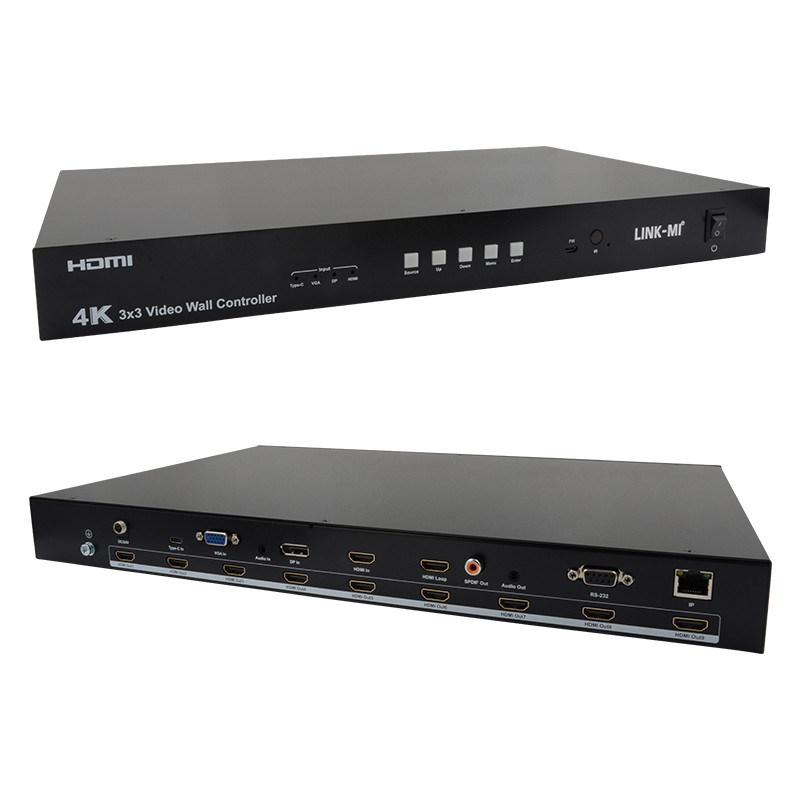

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-VW03 4K 3x3 کنترل کننده دیوار ویدئو.pdf
