کنترل کننده دیواری ویدیویی 4K 2x2/1x4/4x1/10x10 Splicing Display HDMI/USB Type C/DVI
مقدمه

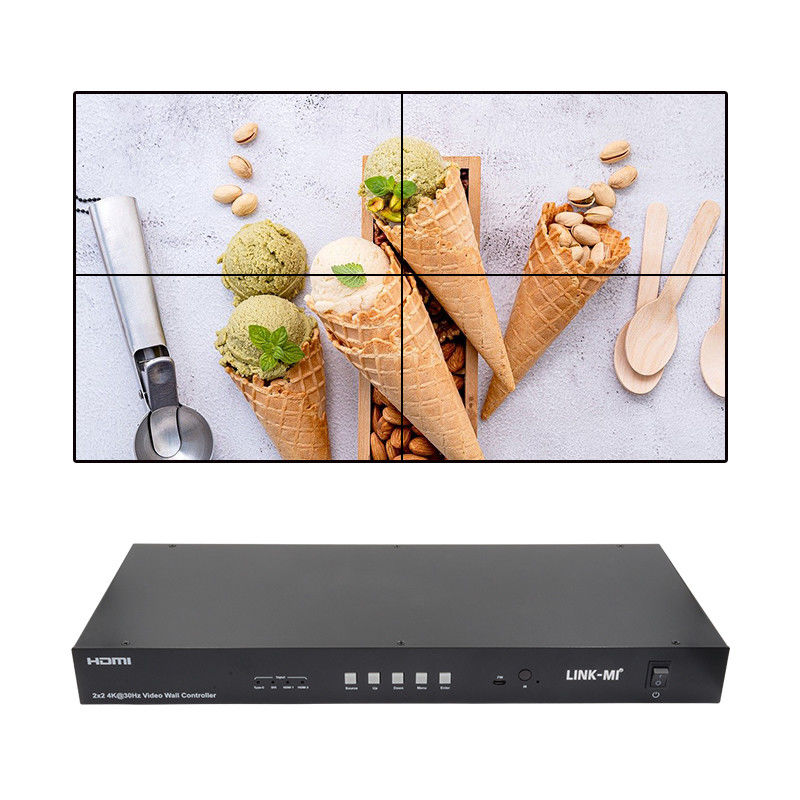

LINK-MI LM-VW02B یک کنترلر دیواری ویدئویی حرفه ای 4 کانال Ultra HD 4K است. برای توزیع سیگنال ها به چندین واحد نمایش برای اسپلایس نمایش استفاده می شود.با 4 سيگنال ورودي مثل 2 HDMI / 1 USB نوع C / 1 DVI؛ با 4 کانال خروجی HDMI، و 1 خروجی HDMI Loop اضافی برای نمایش تک یا کاسکادی.کاربر می تواند هر یک از 4 سیگنال ورودی را به نمایش در 4 مانیتور تلویزیون برای ایجاد یک دیوار ویدیویی بزرگ 2x2 یا 1x4، 4x1... حالت نمایش، و حداکثر 10x10 دیوار ویدیویی در اتصال آبشار.
در همین حال ، همچنین از حالت تقسیم کننده 1x4 HDMI ، استخراج صوتی SPDIF و آنالوگ ، بالاترین وضوح UHD تا 3840x2160 @ 30Hz ، چرخش 180 ° ، مدیریت EDID پشتیبانی می کند.کاربر می تواند آن را به راحتی از طریق کنترل از راه دور، دکمه های پانل، فرمان RS232 و کنترل وب GUI. این در طراحی 1U است و نصب آن آسان است.
ویژگی ها
1. از ورودی USB TYPE-C / DVI / 2 HDMI پشتیبانی کنید.
2. پشتیبانی از 4K 2x2 دیوار ویدیویی، که به صورت Cascading برای ایجاد 2x3، 3x4 و حداکثر 10x10 دیوار ویدیویی.
3. پشتیبانی از تصویر خروجی 180 درجه چرخش
4. از بالاترین وضوح تا 4K@30HZ 4 پشتیبانی کنید:4۴ برای ورودی های نوع C و HDMI، 1920x1200 برای ورودی های DVI.
5پشتیبانی از مدیریت EDID: دو EDID پیش فرض: 4K30HZ، 1080P.
6از HDCP2.2/1 پشتیبانی کنید.4.
7. دکمه پنل پشتیبانی؛ ریموت IR؛ فرمان RS232 و Web GUI برای کنترل.
8پشتیبانی از SPDIF و استخراج صوتی آنالوگ
9. طرح قفسه 1U، نصب آسان
مشخصات
| شماره مدل |
LINK-MI LM-VW02B |
| پورت های ورودی |
2x HDMI، 1x USB TYPE-C، 1x DVI
|
| پورت های خروجی |
4x HDMI، 1x HDMI Loop Out برای یک صفحه نمایش یا اتصال Cascade)
1x SPDIF، 1x آنالوگ استریو آڈیو
|
| پورت های کنترل |
1x RS232، 1x اترنت |
| HDCP |
HDCP 2.2/1.4 |
| سیگنال ویدئویی ورودی |
0.5-1.0 ولت p-p |
| سیگنال DDC ورودی |
5 ولت p-p (TTL) |
|
فرمت ویدیو
|
تلویزیون Ultra HD/FH DTV: 4K@30Hz/1080P |
|
فرمت صوتی
|
LPCM 16bit، 24bit، 44.1KHz/48KHz |
| روش های کنترل |
دکمه های پانل؛ ریموت IR؛ دستور RS232 و Web GUI |
| حالت های دیوار ویدیو |
پیش تنظیم 1x1; 2x2; 4x1; 1x4... و غیره
آبشار برای ساخت 3x2-1؛ 3x2-2؛ 4x2-1؛ 4x2-2؛ 4x3-1؛ 4x3-2؛ 4x3-3
آبشار: 3x3؛ 4x4؛ 4x6؛ 5x6؛ 6x6 و غیره، حداکثر 10x10 دیوار ویدئویی
|
| سایر وظایف |
1x4 HDMI Splitter Mode، چرخش 180 درجه، مدیریت EDID، استخراج صوتی... |
| منبع برق |
DC 12V 2A |
| مصرف برق |
15 وات (حداقل) |
| دمای کار |
0 تا +40°C (32 تا +104°F) |
| رطوبت عملیاتی |
5 تا 90٪ RH (بدون تهویه) |
| مواد |
محفظه فلزی |
| رنگ |
سیاه |
| ابعاد |
438mm ((L) x 190mm ((W) x 44mm ((H) |
| وزن |
2.5 کیلوگرم |
| يادداشت:مشخصات بدون اطلاع قابل تغییر است |
نمودار اتصال

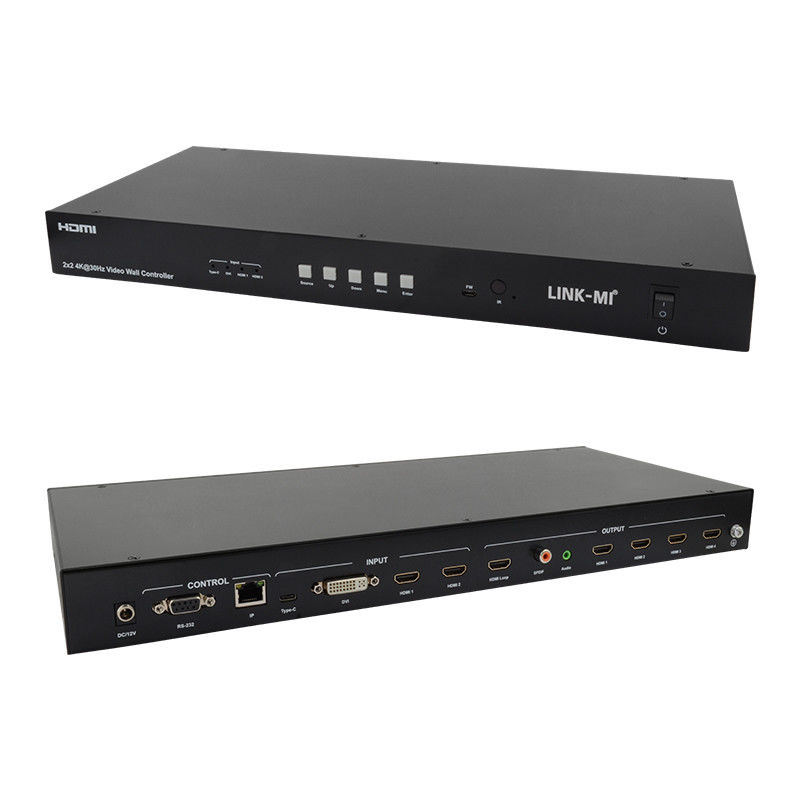

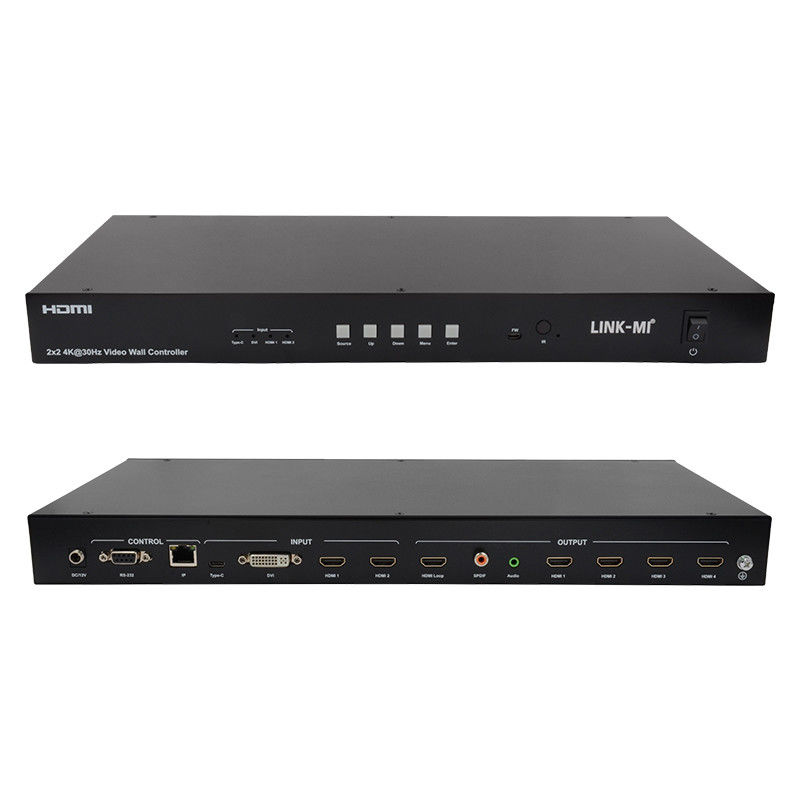

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-VW02B 2x2 کنترل کننده دیواری ویدیویی 4K30Hz.pdf
