70M 4X4 ماتریس HDMI با تابع ماتریس IR 18Gbps 4K@60Hz HDMI 2.0b POC
مقدمه

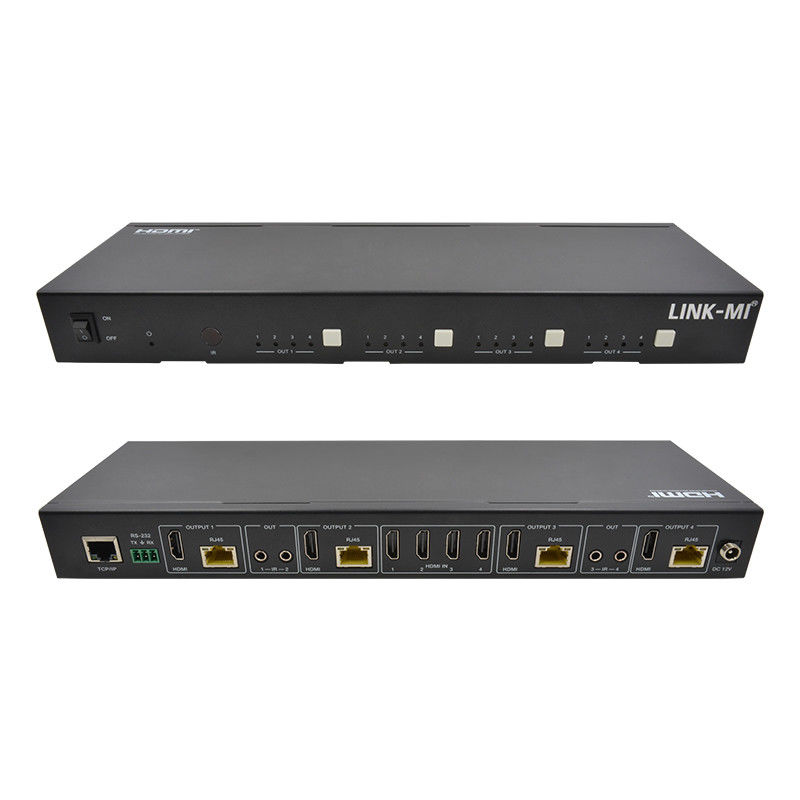

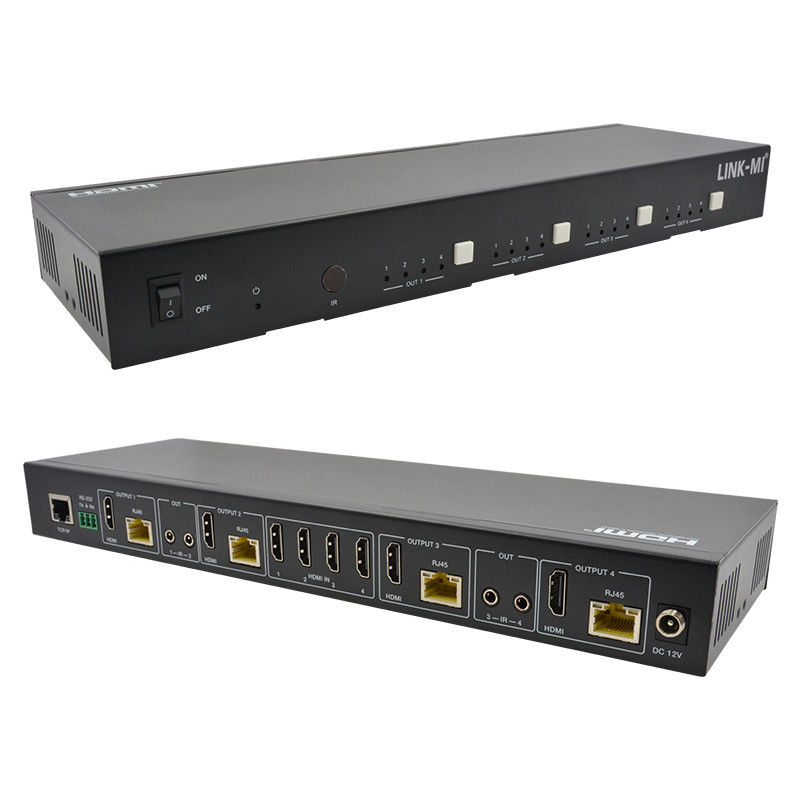

LINK-MI LM-MX44-70 ماتریس HDMI 4x4 18Gbps می تواند چهار منبع HDMI را به هشت صفحه نمایش متصل کند.این دارای چهار خروجی HDMI است و هر خروجی HDMI منعکس شده است تا یک خروجی CAT-Cable را فراهم کند که همزمان اجرا می شود.
از انتقال ویدئو پشتیبانی می کند (ذکاوت آن تا 1080p Full HD و 4Kx2K@60Hz 4 است:4:4) و از فرمت های صوتی دیجیتال HD مانند LPCM 7.1CH، Dolby TrueHD، Dolby Digital Plus و DTS-HD Master Audio پشتیبانی می کند.

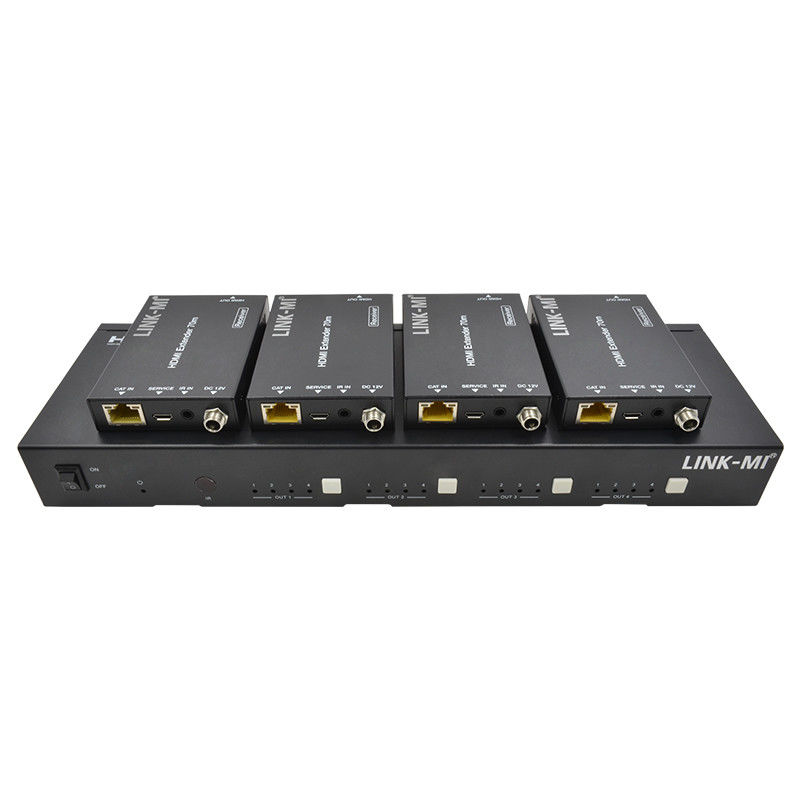

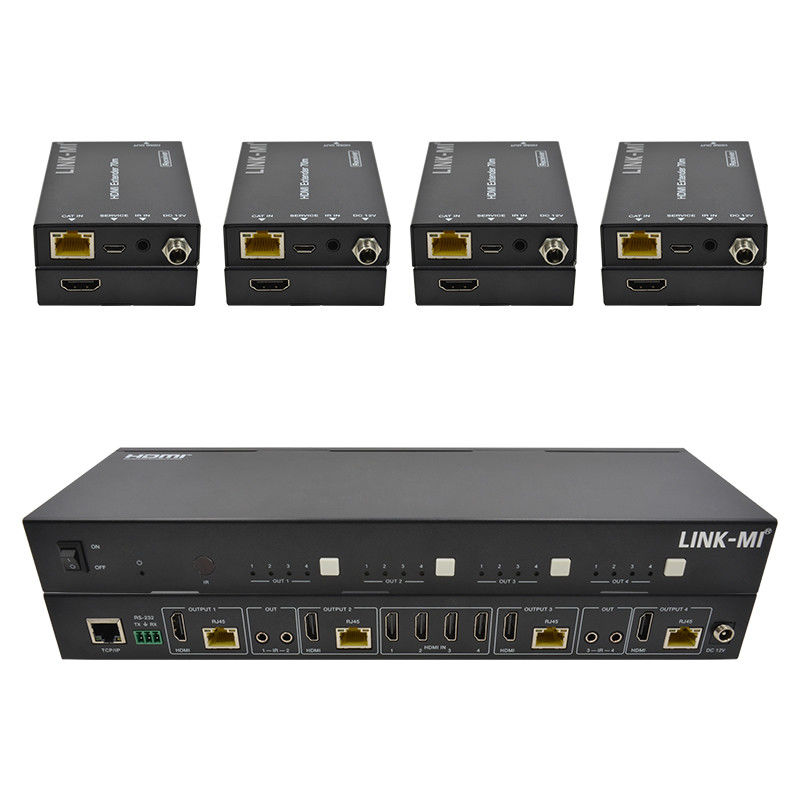

یک گیرنده CAT را به هر یک از خروجی های کابل CAT متصل کنید تا سیگنال HDMI را تا 230ft / 70m برای اتصال چند اتاق گسترش دهید. هر خروجی HDMI به طور مستقل از 4K2K تا 1080P پشتیبانی می کند.
این محصول از عملکرد ماتریس IR یک طرفه پشتیبانی می کند. علاوه بر این ، می توان از طریق دکمه های صفحه جلو ، کنترل IR ، RS-232 ، LAN و Web GUI آن را کنترل کرد.
ویژگی
1. HDMI 2.0b و HDCP 2.2/1.x سازگار
2رزولوشن ویدئو تا 4K2K@60Hz (YUV 4:4در تمام پورت های HDMI و CAT
3. 4 ورودی HDMI، 4 خروجی HDMI و CAT
4پورت های HDMI از پهنای باند ویدئویی بدون ضایعات 18Gbps پشتیبانی می کنند.
5. پشتیبانی 4K->1080P پایین مقیاس برای هر پورت خروجی
6HDR، HDR10، HDR10+، Dolby Vision، HLG پشتیبانی می شود
7. خروجی CAT می تواند فاصله انتقال را تا 230ft/70m از طریق یک کابل CAT6 واحد گسترش دهد
8انتقال صوتی HDMI تا 7.1CH HD (LPCM، Dolby TrueHD و DTS-HD Master Audio)
9مدیریت پیشرفته EDID و کنترل CEC پشتیبانی می شود
10. 12 ولت POC در تمام پورت های CAT
11. از تابع ماتریس IR یک طرفه پشتیبانی کنید
12کنترل از طریق دکمه های صفحه جلو، ریموت IR، RS-232، LAN و Web GUI
مشخصات
| شماره مدل |
LM-MX44-70 |
| سازگاری HDMI |
HDMI 2.0b |
| انطباق HDCP |
HDCP 2.2/1.x |
| پهنای باند ویدئو |
18 گيگابايت در ثانیه |
| رزولوشن ویدیو |
تا 4K2K@50/60Hz (4:4:4) |
| فضای رنگی |
RGB 4:4:4YCbCr44۴/۴:22/4:2:0 |
| عمق رنگ |
8-bit، 10-bit، 12-bit (1080p@60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8-bit، 10-bit، 12-bit (4K2K@60Hz YCbCr 4:22/4:2:0)
|
| فرمت های صوتی HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1،دلفي ديجيتال،دلفي TrueHD،
Dolby Digital Plus (DD+) ، DTS-ES، DTS HD Master،
DTS HD-HRA، DTS-X
|
| فاصله انتقال |
230 فوت / 70 متر (از طریق یک کابل CAT6) |
| حفاظت از ESD |
مدل بدن انسان:
±8kV (افزایش شکاف هوا) ، ±4kV (افزایش تماس)
|
| ارتباط |
| ماتریس |
ورودی: 4 × HDMI نوع A [19 پین زنانه]
خروجی: 4 × HDMI نوع A [19-پین زنانه]
4 × پورت CAT [RJ45]
4 x IR OUT [3.5mm Stereo Mini-jack]
کنترل: 1 x TCP/IP [RJ45]
1 × RS-232 [3 پین فونیکس کانکتور]
|
| گیرنده CAT |
ورودی: 1x IR IN [3.5mm Stereo Mini-jack]
1x پورت CAT [RJ45]
خروجی: 1x HDMI Type A [19-pin female]
کنترل: 1x سرویس [Micro USB، پورت به روزرسانی]
|
| ماشین آلات |
| مسکن |
محفظه فلزی |
| رنگ |
سیاه |
| ابعاد |
ماتریس: 320mm (W) × 100mm (D) × 36mm (H)
گیرنده: 61mm (W) x 88mm (D) x 18mm (H)
|
| وزن |
متريکس: 915 گرم، پذيرنده: 155 گرم |
| منبع برق |
ورودی: AC 90 - 260V 50/60Hz
خروجی: DC 12V/2.5A
(استانداردهای ایالات متحده / اتحادیه اروپا ، گواهینامه CE / FCC / UL)
|
| مصرف برق |
19.68W (حداکثر) |
| دمای کار |
0°C ~ 40°C / 32°F ~ 104°F |
| دمای ذخیره سازی |
-20°C ~ 60°C / -4°F ~ 140°F |
| رطوبت نسبی |
20 تا 90 درصد RH (غیر فشرده سازی) |
| رزولوشن / طول کابل |
HDMI IN/OUT |
| 4K60-فوت / متر |
16 فوت /5M |
| 4K30-فوت / متر |
32ft/10M |
| 1080P60 فوت / متر |
50 فوت / 15 متری |
| استفاده از کابل "High Speed HDMI Premium" به شدت توصیه می شود. |
| توجه: مشخصات بدون اطلاع قابل تغییر است. |
