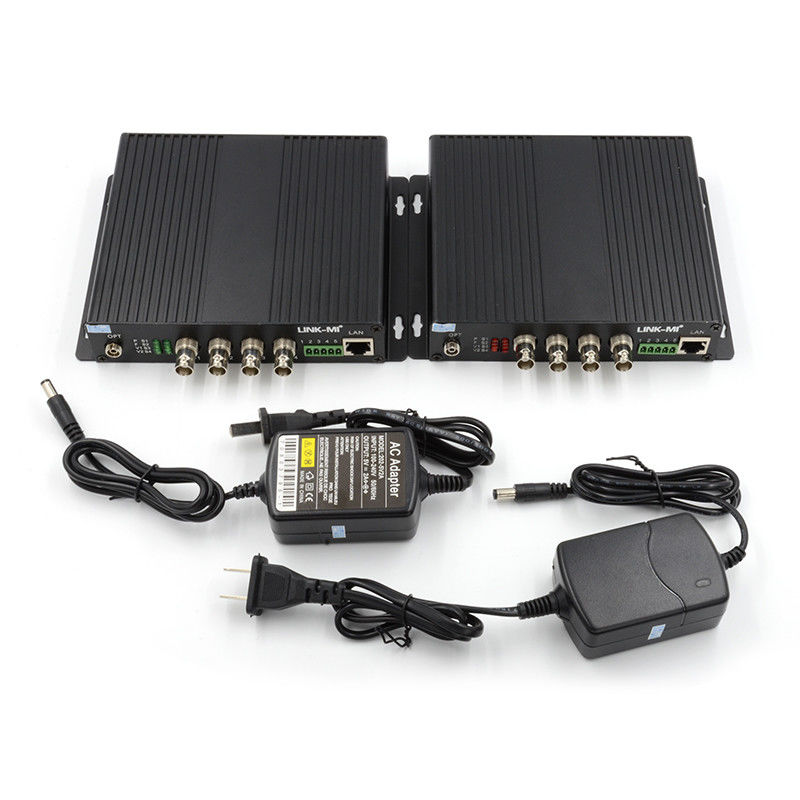

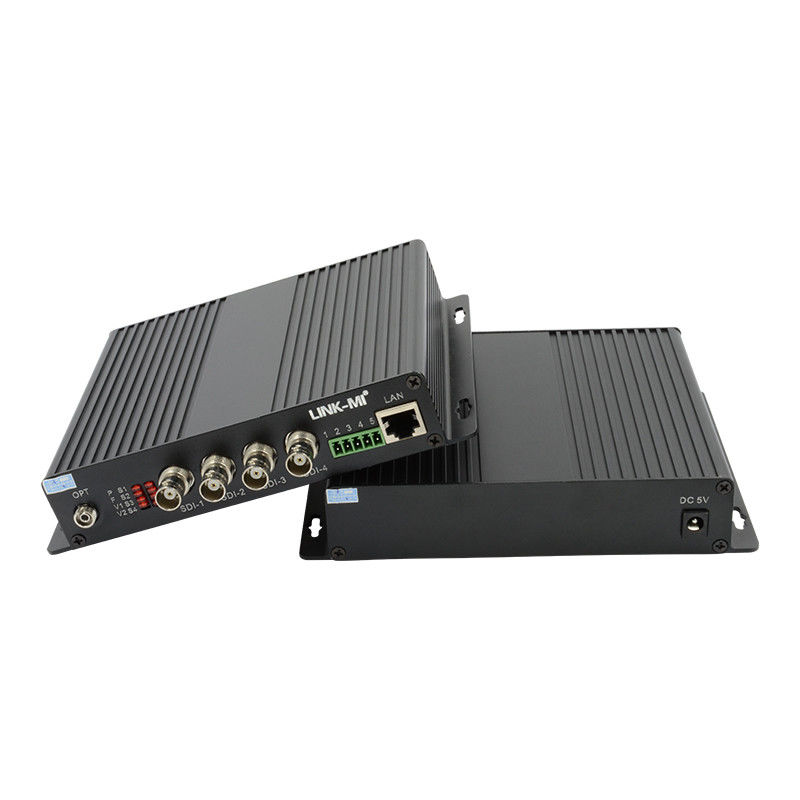

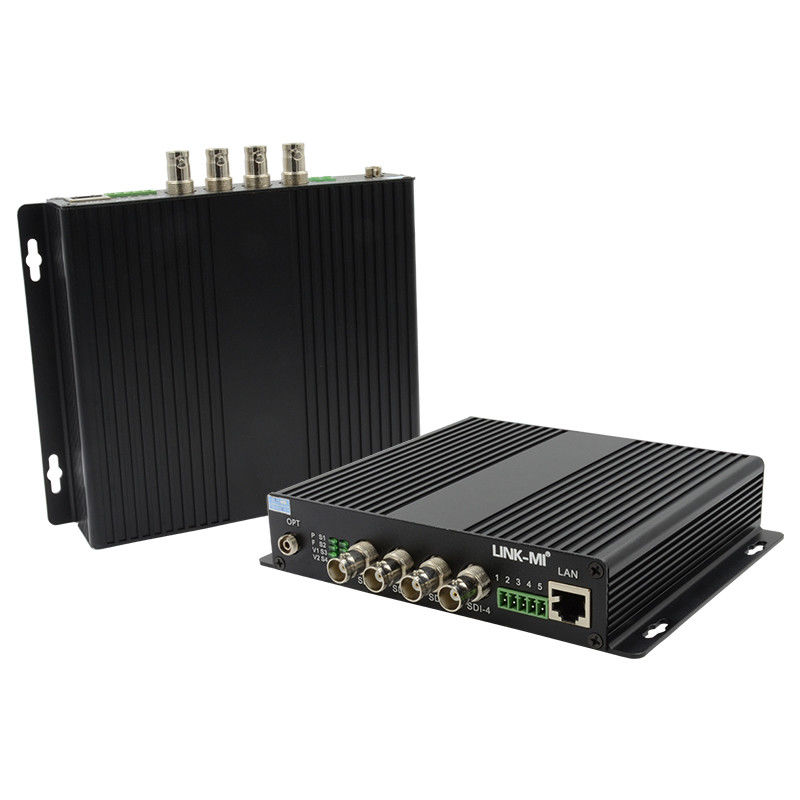

4ch چند منظوره / HD-SDI به فیبر تبدیل
مقدمه
LINK-MI LM-SF44N تبدیل ویدئو SDI به فیبر یک راه حل ایده آل و اقتصادی برای برنامه های پخش یا نظارت است.,تبدیل کننده های فیبر ویدئویی سری SDI به طور معمول در برنامه هایی که دوربین ها قابلیت P / T / Z را دارند استفاده می شوند.طراحی پلگ و پلی آسان نصب و کار را تضمین می کند. تنظیمات الکترونیکی و نوری هرگز مورد نیاز نیست. شاخص های LED برای نظارت فوری بر وضعیت سیستم ارائه شده است. دستگاه ها برای نصب مستقل یا نصب قفسه در دسترس هستند.که برای محیط کار مختلف مناسب است.
ویژگی ها
1، سازگار با SMPTE-424M،SMPTE344M،SMPTE-292MHD-SDI و SMPTE-259M SD-SDI سیگنال های استاندارد، پشتیبانی از 1485Mb / s و 270Mb / s، 2.97Gbps نرخ
2، پشتیبانی از 1ch 10/100M اترنت با رابط RJ45 و 1ch دو طرفه / یک طرفه RS485/RS232 با رابط فونیکس ترمینال، تا 115.2Kb / s نرخ باد
3، از 1080P پشتیبانی کنید30، 25، 24، 1080I@60، 50، 720P@60، 50، 30، 25 و سایر فرمت های ویدیویی.
4، ورودی با عملکرد تعادل کابل برای جبران از دست دادن انتقال کابل
5, ساخت در ESD و مدار حفاظت از افزایش برای جلوگیری از آسیب برق ثابت و رعد و برق
6، ارائه آلارم ناپدید شدن نوری، آلارم شکست برق از راه دور، نشان وضعیت سیگنال خروجی و نشان وضعیت قفل سیگنال ورودی
7، نوع مستقل یا نوع کارت نصب شده در شاسی 19' 4U.
مشخصات
| اپیتکال: |
| طول موج |
1310nm، 1550nm |
| ولتاژ ورودی/خرید ویدیوی دیجیتال سریال |
مقدار حداکثر 800mVp-p، 600~1000mVp-p |
| نوع فیبر |
50/125u چند حالت62.5/125u چند حالت،9/125u تک حالت، یک فیبر یا دو فیبر |
| از دست دادن سیگنال ویدئویی |
≤-15dB@5MHz/1.5GHz،-10dB@1.5GHz/3GHz |
| کانکتور نوری |
SC،FC |
| فاصله |
0 ~ 500M (MM) / 0 ~ 100KM (SM، قابل انتخاب) |
| اطلاعات: |
| پروتکل داده |
یک جهت یا دو جهت RS485 یا RS422 یا RS232 ، قابل انتخاب |
| نرخ داده ها |
0~115.2 کیلی پلاس |
| نرخ خطا |
< 10 تا 9 |
| کانکتور |
بلوک پایانی استاندارد صنعتی (همچنین می تواند با رابط هایی مانند DB9 / DB25 پیکربندی شود) |
| اترنت: |
| حالت کار |
تمام دوپلیکس/نیم دوپلیکس |
| نرخ داده |
10/100Mbps ((AUTO) |
| ترمینال اتصال |
RJ45 |
| ویدیو: |
| |
ورودی SDI |
| نوع سیگنال SDI |
MPTE259M،292M،344M،424M |
| نرخ داده ها |
۱۴۳ مگابیت/ ثانیه ۲٫۹۷ گیگابیت/ ثانیه |
| تعادل کابل |
≤140 متر از Belden 1694A در 1.485Gbps
≤400 متر از Belden 1694A در 270Gbps
|
| کانکتور |
BNC 75 Ohm |
| عمومی: |
| قدرت ورودی |
5 ولت DC |
| مصرف برق (حداکثر) |
5W |
| دمای کار |
از 0°C تا 55°C |
| دمای ذخیره سازی |
-20 تا 70 درجه سانتیگراد |
| رطوبت کاری |
0 ~ 95% (غیر فشرده سازی) |
| ابعاد برای کنورتر ((TX&RX) |
173x150x32MM |
| ابعاد بسته 1 جفت |
320x247x61MM |
| وزن خالص |
1.75 کيلوگرم |
| وزن ناخالص |
2 کیلوگرم |
| مواد مورد استفاده |
آلومینیوم |
نمودار اتصال

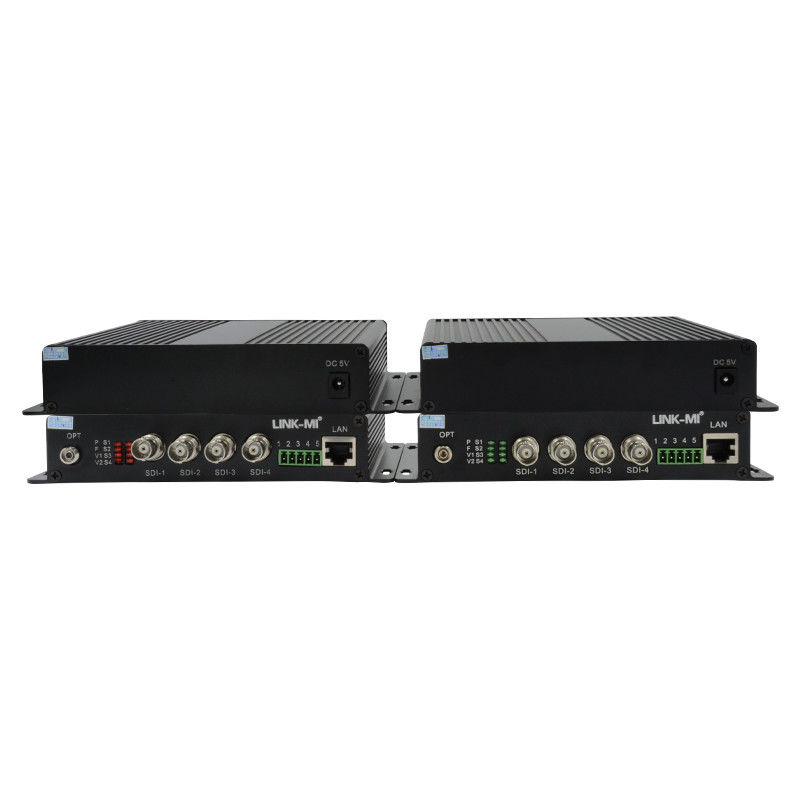

توضیحات پنل
سوالات عمومی
سوال1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: به عنوان یک تولید کننده حرفه ای، ما محصولات مربوط به HDMI را بیش از 10 سال در چین عرضه می کنیم.
س2: چرا باید شما را انتخاب کنیم؟
A2: ما می توانیم محصولات را با قیمت کارخانه، کیفیت خوب، بهترین خدمات و ضمانت طولانی ارائه دهیم.
س3: در مورد خدمات محصول شما چطور؟
A3: ما می توانیم OEM و ODM را ارائه دهیم، مارک خود را، طراحی خود را بر روی محصول بر اساس مقدار سفارش خود چاپ کنید.
سوال 4: شرایط پرداخت چطوره؟
A4: ما انتقال بانکی، اتحادیه غربی، پول گرام، پی پال، بانک چین یا پول نقد را به عنوان پرداخت قبول می کنیم.
سوال5: چطور بسته را حمل می کنید؟
A5: DHL، Fedex، EMS، از طریق هوا، از طریق دریا... و غیره.
س6: چه نوع گارانتی هایی ارائه می دهید؟
A6: تیم خدمات پس از فروش عالی ما به شما پشتیبانی فنی آنلاین ارائه می دهد. ما یک سال گارانتی برای محصولات خود را ارائه می دهیم.
سوال 7: اگر قیمت در وب سایت وجود نداشته باشد، چگونه می توانم محصولات مورد نیازم را بخرم؟
A7: شما می توانید به ما در مورد محصولات مورد نیاز خود را ارسال کنید. فروش ما در عرض 24 ساعت به شما پاسخ خواهد داد تا به شما در سفارش کمک کند.
راهنماي كاربر:
LM-SF44N 4CH HD-SDI به فايبر کنورتر (NEW).pdf
